ANSI EIA-364-32C ist ein Thermoschock-Prüfverfahren für elektrische Steckverbinder, Fassungen und elektromechanische Bauteile. Es definiert Prüfbedingungen, ein Verfahren und Bewertungsmethoden, um festzustellen, ob ein Bauteil seine elektrische und mechanische Leistungsfähigkeit nach wiederholter Einwirkung extremer Temperaturwechsel behält.
Was die Norm abdeckt
Allgemeine Umweltsnormen decken ein breites Produktspektrum ab. EIA-364-32C ist enger gefasst: Sie befasst sich mit Steckverbindern und Fassungen, bei denen thermische Belastung den Kontaktwiderstand, die Isolationsleistung, die mechanische Integrität und die langfristige Verbindungszuverlässigkeit beeinflusst. Sie wird in der Automobilelektronik, bei EV, in der Luft- und Raumfahrt, bei Halbleiteranlagen und in anderen Hochzuverlässigkeits-Steckverbinderprogrammen eingesetzt.
Was thermische Belastung bewirkt
Schnelle Temperaturänderungen erzeugen Spannung durch:
- Unterschiedliche Wärmeausdehnungskoeffizienten zwischen Materialien
- Mechanische Belastung der Steckverbinderstrukturen
- Änderungen des Kontaktdrucks
- Anstieg des elektrischen Widerstands
- Degradation von Isolierung oder Dichtung
Der Test überprüft, ob ein Steckverbinder nach wiederholter Zyklierung eine stabile Leistung beibehält.
Bewertungspunkte
- Stabilität des Kontaktwiderstands
- Durchschlagfestigkeit
- Isolationswiderstand
- Inspektion auf physische Schäden
- Mechanische Zuverlässigkeit nach Temperatureinwirkung
Prüfprinzip
Der Steckverbinder wird abwechselnd hohen und niedrigen Umgebungstemperaturen ausgesetzt, und die Leistung wird nach der thermischen Belastung bewertet. Ein typischer Durchlauf folgt dieser Reihenfolge:
- Erstinspektion und Messung – die Probe wird inspiziert und die elektrischen Ausgangsmesswerte werden aufgezeichnet.
- Hochtemperatur-Einwirkung – die Probe wird für die festgelegte Dauer in einer kontrollierten Hochtemperaturumgebung gehalten.
- Niedrigtemperatur-Einwirkung – die Probe wird in eine Niedrigtemperaturumgebung umgesetzt, wodurch die Thermoschockbelastung entsteht.
- Wiederholung der Temperaturzyklierung – die Warm-/Kalt-Sequenz wird für die festgelegte Anzahl von Zyklen wiederholt.
- Abschließende Leistungsbewertung – die elektrischen und mechanischen Eigenschaften werden erneut gegen die Anforderung gemessen.
Prüfbedingungen
| Parameter | Anforderung |
|---|---|
| Temperaturextreme | Hoch-/Niedrigtemperatur-Einwirkung |
| Zyklenzahl | 5, 25, 50 oder 100 Zyklen |
| Umsetzverfahren | Umsetzung zwischen Warm- und Kaltkammer |
| Probe | Steckverbinder- oder Fassungsbaugruppen |
Anwendungen
Automobilelektronik – Temperaturänderungen im Motorraum, Temperaturschwankungen im Batteriesystem und Außenbedingungen wirken auf die vielen Steckverbinder in einem Fahrzeug.
Luft- und Raumfahrt sowie Verteidigung – Avioniksysteme, Kommunikationsgeräte und missionskritische Elektronik erfordern Steckverbinder, die unter extremen Bedingungen standhalten.
Halbleiter und elektronische Geräte – Thermoschock identifiziert Ausfälle durch Materialausdehnungs-Fehlanpassung, Kontaktdegradation und thermische Ermüdung.
Vergleich
| Norm | Hauptanwendung | Prüffokus |
|---|---|---|
| ANSI EIA-364-32C | Elektrische Steckverbinder und Fassungen | Thermoschock-Zuverlässigkeit von Steckverbindern |
| IEC 60068-2-14 | Allgemeine Produkte und Bauteile | Beständigkeit gegen Temperaturwechsel |
| MIL-STD-810H Methode 503 | Militärische Geräte und Baugruppen | Funktionelle und strukturelle Zuverlässigkeit nach plötzlichem Temperaturwechsel |
EIA-364-32C wird gewählt, wenn der Gegenstand die Steckverbinderleistung ist; IEC 60068-2-14 wird für die breitere Umweltqualifikation verwendet, und MIL-STD-810H Methode 503 für militärische Geräte und Baugruppen.
Anforderungen an die Prüfkammer
Eine Kammer für EIA-364-32C muss bereitstellen:
- Einen weiten Temperaturbereich, der beide Einwirkungsbedingungen abdeckt.
- Schnelles Umsetzen zwischen der Warm- und Kaltzone zur Erzeugung der thermischen Belastung.
- Stabile Temperaturregelung für wiederholbare Ergebnisse.
- Langzeitzuverlässigkeit, da die Steckverbinderqualifikation viele Zyklen erfordern kann.
Welche Kammer

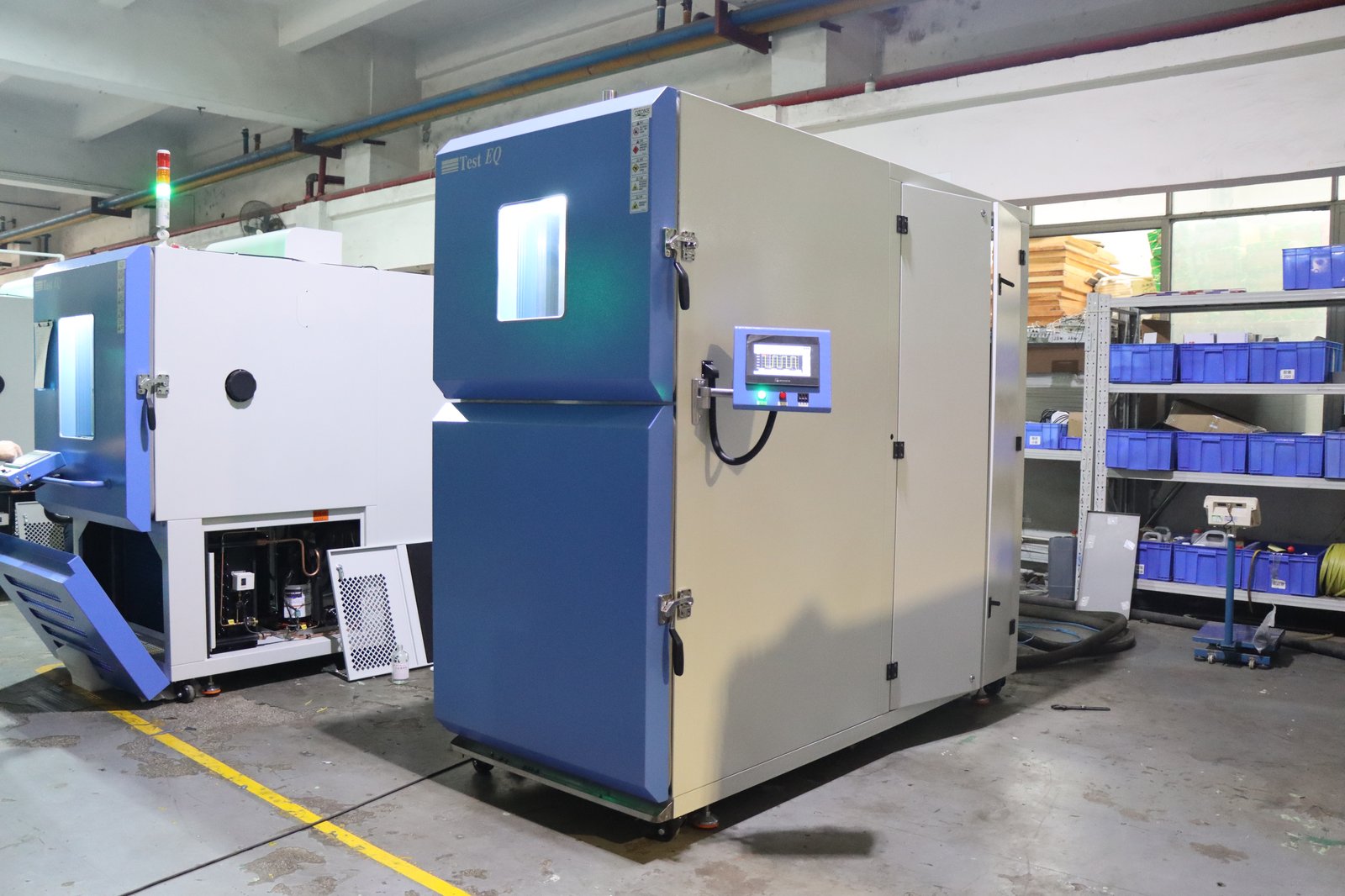

- Warm-/Kalt-Umsetzung für Steckverbinder-Thermoschock → Thermoschockkammer .
- Kontinuierliches Rampen statt Umsetzen → Schnelltemperaturwechselkammer .
- Feuchtigkeit kombiniert mit Steckverbinderbewertung → Temperatur-Feuchte-Prüfkammer .
Für das verwandte Feuchtigkeitsverfahren für Steckverbinder siehe EIA-364-17 Feuchtigkeitsprüfung . Kontaktieren Sie uns mit der Zyklenzahl, den Temperaturextremen und dem Steckverbindertyp.
Häufig gestellte Fragen
Wofür wird ANSI EIA-364-32C verwendet?
Es ist ein Thermoschock-Prüfverfahren für elektrische Steckverbinder, Fassungen und elektromechanische Bauteile. Es definiert Prüfbedingungen, ein Verfahren und Bewertungsmethoden, um festzustellen, ob ein Bauteil seine elektrische und mechanische Leistungsfähigkeit nach wiederholter Einwirkung extremer Temperaturwechsel behält. Es wird in der Automobilelektronik, bei EV, in der Luft- und Raumfahrt sowie in Halbleiterprogrammen eingesetzt.
Wie viele Thermoschockzyklen schreibt EIA-364-32C vor?
Die Zyklenzahl wird mit 5, 25, 50 oder 100 Zyklen angegeben. Die Warm-/Kalt-Sequenz wird für die festgelegte Anzahl von Zyklen wiederholt, und das Umsetzverfahren ist die Umsetzung zwischen Warm- und Kaltkammer.
Welche Punkte werden nach einem Steckverbinder-Thermoschocktest bewertet?
Die Bewertungspunkte sind Stabilität des Kontaktwiderstands, Durchschlagfestigkeit, Isolationswiderstand, Inspektion auf physische Schäden und mechanische Zuverlässigkeit nach Temperatureinwirkung. Nach dem letzten Zyklus werden die elektrischen und mechanischen Eigenschaften erneut gegen die Anforderung gemessen.
Wie unterscheidet sich EIA-364-32C von IEC 60068-2-14 und MIL-STD-810H Methode 503?
EIA-364-32C wird gewählt, wenn der Gegenstand die Steckverbinderleistung ist, mit Fokus auf die Thermoschock-Zuverlässigkeit von Steckverbindern. IEC 60068-2-14 wird für die breitere Umweltqualifikation allgemeiner Produkte und Bauteile verwendet, und MIL-STD-810H Methode 503 für die funktionelle und strukturelle Zuverlässigkeit militärischer Geräte und Baugruppen nach plötzlichem Temperaturwechsel.
Was benötigt eine Prüfkammer, um EIA-364-32C durchzuführen?
Sie benötigt einen weiten Temperaturbereich, der beide Einwirkungsbedingungen abdeckt, schnelles Umsetzen zwischen der Warm- und Kaltzone zur Erzeugung der thermischen Spannung, stabile Temperaturregelung für wiederholbare Ergebnisse und Langzeitzuverlässigkeit, da die Steckverbinderqualifikation viele Zyklen erfordern kann. Für die Warm-/Kalt-Umsetzung wird eine Thermoschockkammer verwendet; für kontinuierliches Rampen statt Umsetzen wird stattdessen eine Schnelltemperaturwechselkammer eingesetzt.
