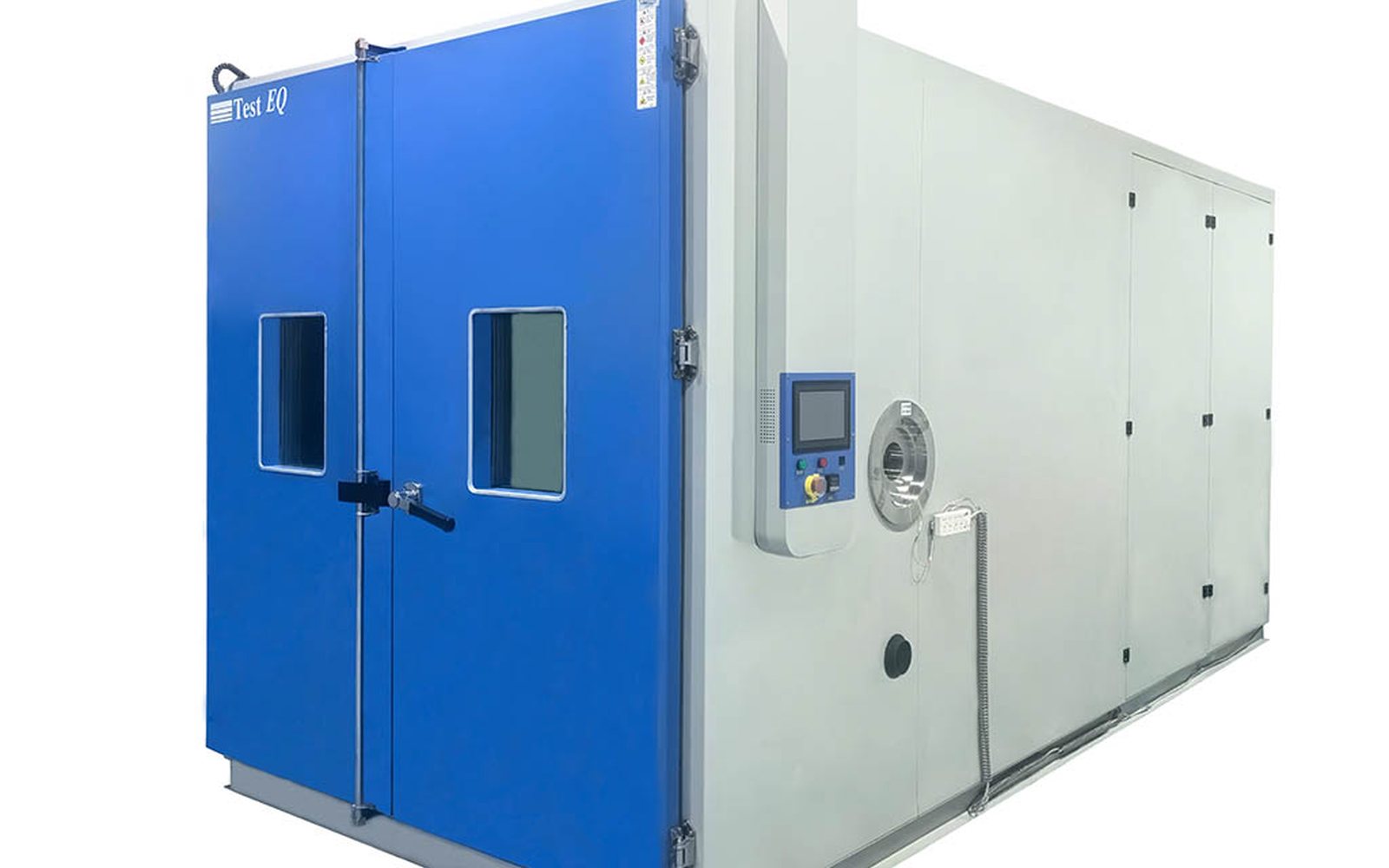

Buồng thử nghiệm độ cao TestEQ dòng EQT tái tạo các điều kiện môi trường độ cao được kiểm soát cho phát triển sản phẩm, đánh giá chất lượng, thử nghiệm độ tin cậy và nghiên cứu. Thay vì thử nghiệm tại một địa điểm có độ cao thực tế, buồng giảm áp suất khí quyển đến một điều kiện xác định trong phòng thí nghiệm được kiểm soát. Thông số điều khiển là áp suất tuyệt đối; độ cao được dùng làm tham chiếu môi trường tương đương.
Ứng dụng
- Thiết bị và dụng cụ hàng không và vũ trụ
- Linh kiện điện tử và cơ điện dùng ở độ cao lớn
- Linh kiện ô tô và xe điện cho điều kiện độ cao và áp suất
- Vật liệu, gioăng làm kín và bao bì
- Nghiên cứu và mẫu thử cấp hệ thống
Cấu hình và tính năng
- Dải mô phỏng độ cao rộng: 0 đến 50.000 ft (0–15.000 m).
- Điều chỉnh áp suất chính xác: ±0,1 kPa.
- Kiểm soát kết hợp nhiệt độ và độ ẩm có thể được cấu hình cùng mô phỏng áp suất.
- Dung sai điều khiển áp suất ≤ ±5 kPa trong khoảng 40 kPa đến 4 kPa, và ≤ ±0,1 kPa trong khoảng 4 kPa đến 1 kPa.
- Giảm áp nhanh: 75,2 kPa xuống 18,8 kPa trong ≤ 15 s (tùy chọn), và trong ≤ 0,1 s (tùy chọn) cho các cấu hình cụ thể.
- Dải độ ẩm 10 % đến 98 % RH; độ lệch độ ẩm ≤ ±2,0 đến 3,0 % RH (trên 75 % RH) và ≤ ±5,0 % RH (≤ 75 % RH).

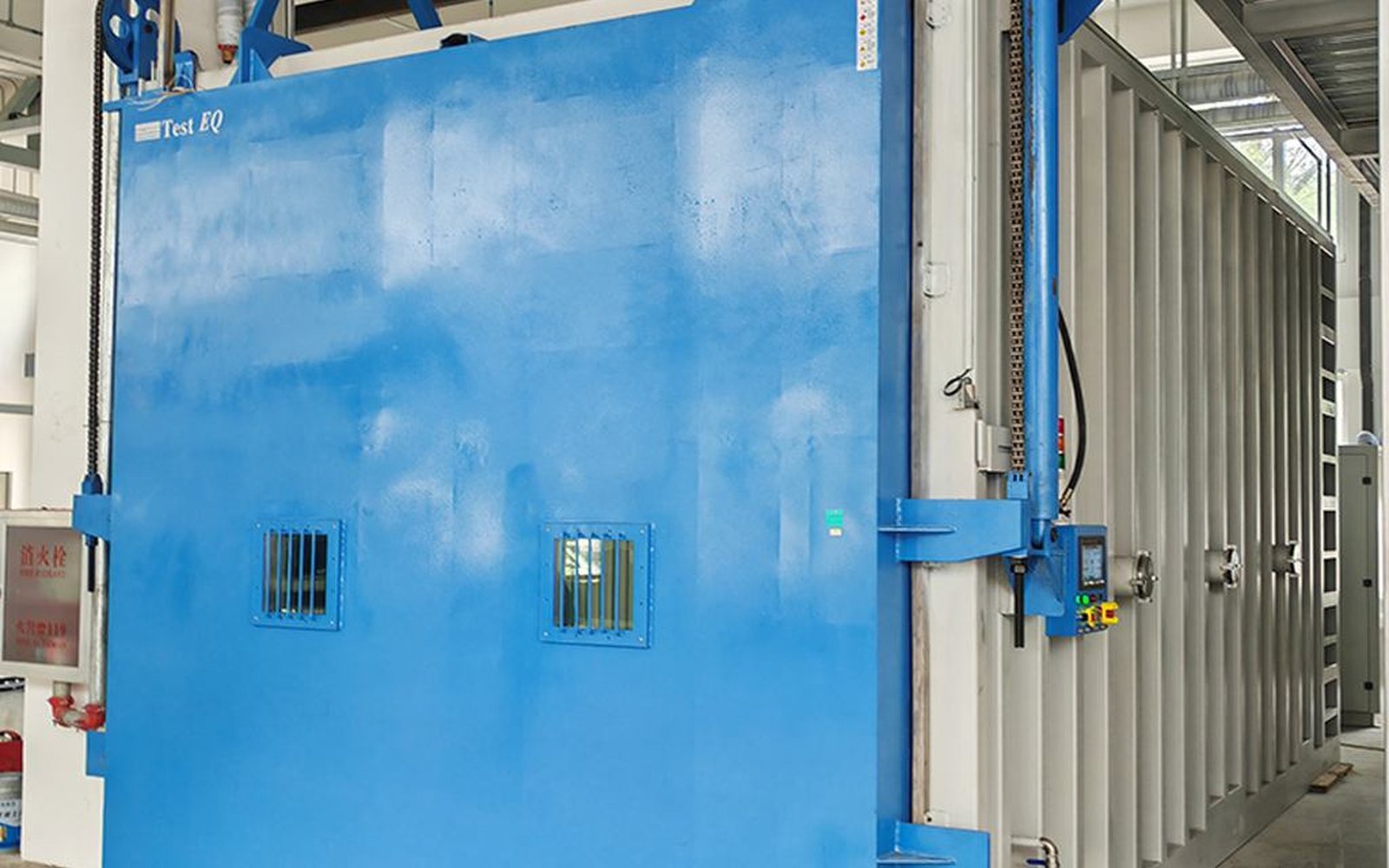

- Đối với sản phẩm lớn, cụm lắp ráp và mẫu thử cấp hệ thống, buồng thử nghiệm độ cao tùy chỉnh và dạng walk-in có thể được phát triển theo thể tích thử nghiệm, dải áp suất, điều kiện nhiệt độ và quy trình phòng thí nghiệm yêu cầu.
- Số bằng độc quyền CN202310792763.3.
Thông số kỹ thuật
Dải model
| Thông số | EQT125-70W | EQT512-70W | EQT800-70W | EQT1000-70W | EQT2160-70W | EQT9,0-70W |
|---|---|---|---|---|---|---|
| Thể tích trong (m³) | 0,125 | 0,512 | 0,8 | 1,0 | 2,16 | 8,9 |
| Kích thước trong R×C×S (mm) | 500×500×500 | 800×800×800 | 1000×1000×800 | 1000×1000×1000 | 1800×1000×1200 | 1730×1980×2600 |
| Kích thước ngoài R×C×S (mm) | 900×1680×1750 | 1200×1880×2050 | 1400×2080×2050 | 1400×2180×2250 | 2200×2180×2570 | 2130×2440×4673 |
| Tốc độ gia nhiệt | 2 °C/min | 2 °C/min | 2 °C/min | 2 °C/min | 2 °C/min | 2 °C/min |
| Tốc độ làm lạnh | 3 °C/min | 3 °C/min | 1–3 °C/min | 1–3 °C/min | 1–3 °C/min | 1–3 °C/min |
| Khối lượng xấp xỉ (kg) | 850 | 1500 | 1900 | 2000 | 3500 | 9520 |
Thông số chung
| Thông số | Giá trị |
|---|---|
| Dải mô phỏng độ cao | 0 đến 50.000 ft (0–15.000 m) |
| Dải áp suất | Áp suất thường đến 0,5 kPa (500 Pa) |
| Điều chỉnh áp suất | ±0,1 kPa |
| Sai số áp suất (thường → 40 kPa) | ≤ ±2 kPa |
| Sai số áp suất (40 → 4 kPa) | ≤ ±5 kPa |
| Sai số áp suất (4 → 1 kPa) | ≤ ±0,1 kPa |
| Thời gian giảm áp | Từ mức địa phương đến 15.250 m trong 10 min; đến 22.860 m trong 20 min; đến 30.500 m trong 30 min |
| Giảm áp nhanh (75,2 → 18,8 kPa) | ≤ 15 s (tùy chọn) |
| Giảm áp đột ngột (75,2 → 18,8 kPa) | ≤ 0,1 s (tùy chọn) |
| Dải nhiệt độ | −70 °C đến +180 °C (+200 °C tùy chọn) |
| Dao động nhiệt độ | ≤ ±0,5 °C (áp suất thường, không tải, trạng thái ổn định) |
| Độ đồng đều nhiệt độ | ≤ ±2,0 °C (áp suất thường, không tải, trạng thái ổn định) |
| Dải độ ẩm | 10 % đến 98 % RH |
| Độ đồng đều độ ẩm | ±1,0 % RH |
| Độ lệch độ ẩm | ≤ ±2,0 đến 3,0 % RH (> 75 % RH); ≤ ±5,0 % RH (≤ 75 % RH) |
| Độ ồn | ≤ 68 dB |
Ghi chú: kích thước ngoài và mức độ ồn không bao gồm bộ bơm chân không (dải nhiệt độ hoạt động −40 °C đến +85 °C). Có sẵn thiết bị kiểm soát độ ẩm áp suất thấp và nhiệt độ thấp tùy chọn. Các kích thước khác có thể tùy chỉnh; thông số chi tiết cần liên hệ với đội ngũ kinh doanh. Hiệu suất thực tế phụ thuộc vào kích thước buồng, tải thử nghiệm, nhiệt sinh ra, áp suất yêu cầu và hồ sơ thử nghiệm của khách hàng.
Đối với mua sắm kỹ thuật, hãy chỉ định yêu cầu áp suất tối thiểu theo đơn vị áp suất tuyệt đối như kPa hoặc Pa, và dùng độ cao tương đương làm tham chiếu thứ cấp.
Tiêu chuẩn
Buồng có thể được cấu hình cho các chương trình thử nghiệm dựa trên IEC 60068-2-13, MIL-STD-810, RTCA DO-160 và IEC 60749.
Để cấu hình dải áp suất, hồ sơ nhiệt độ hoặc thử nghiệm kết hợp nhiệt độ-độ ẩm-độ cao, hãy liên hệ với chúng tôi kèm theo mẫu thử và các điều kiện yêu cầu. Liên quan: Buồng Nhiệt Chân Không , Buồng Thử Nghiệm Tùy Chỉnh Phi Tiêu Chuẩn .
