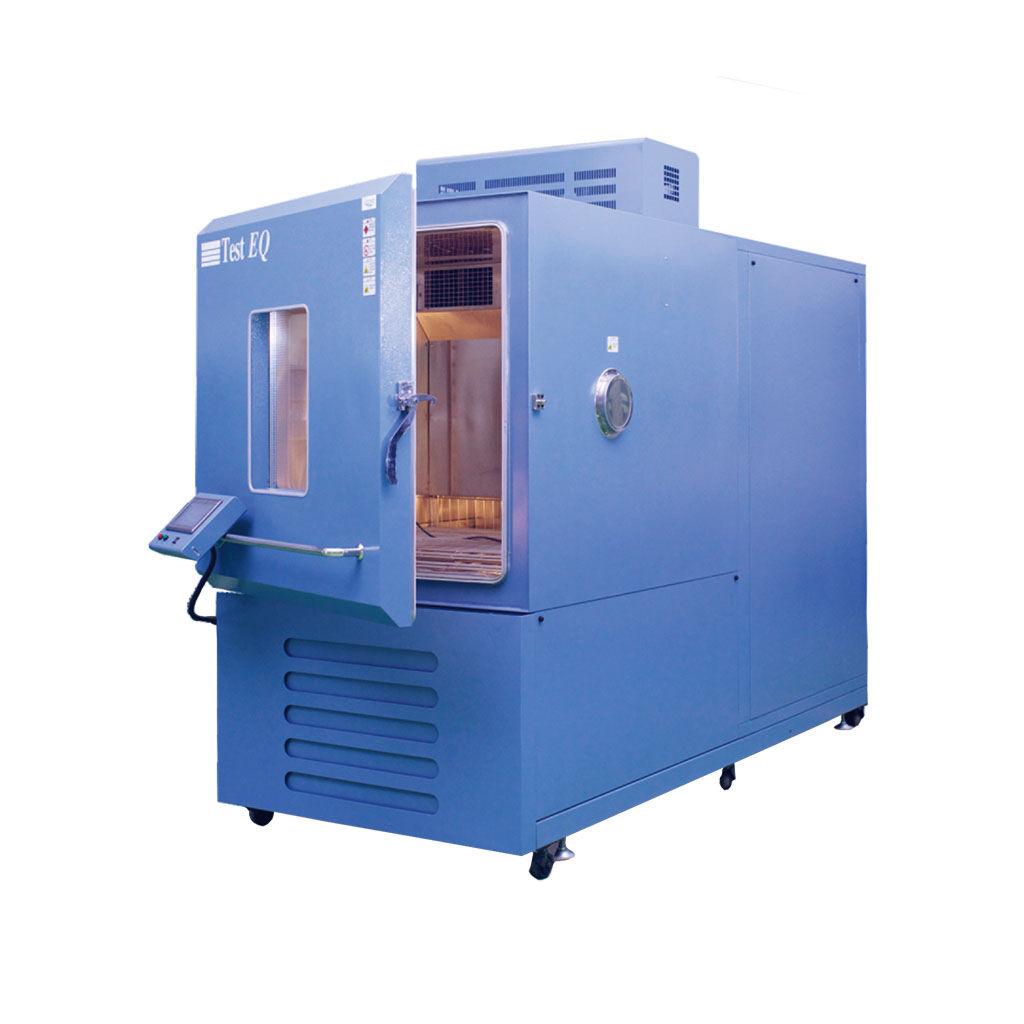

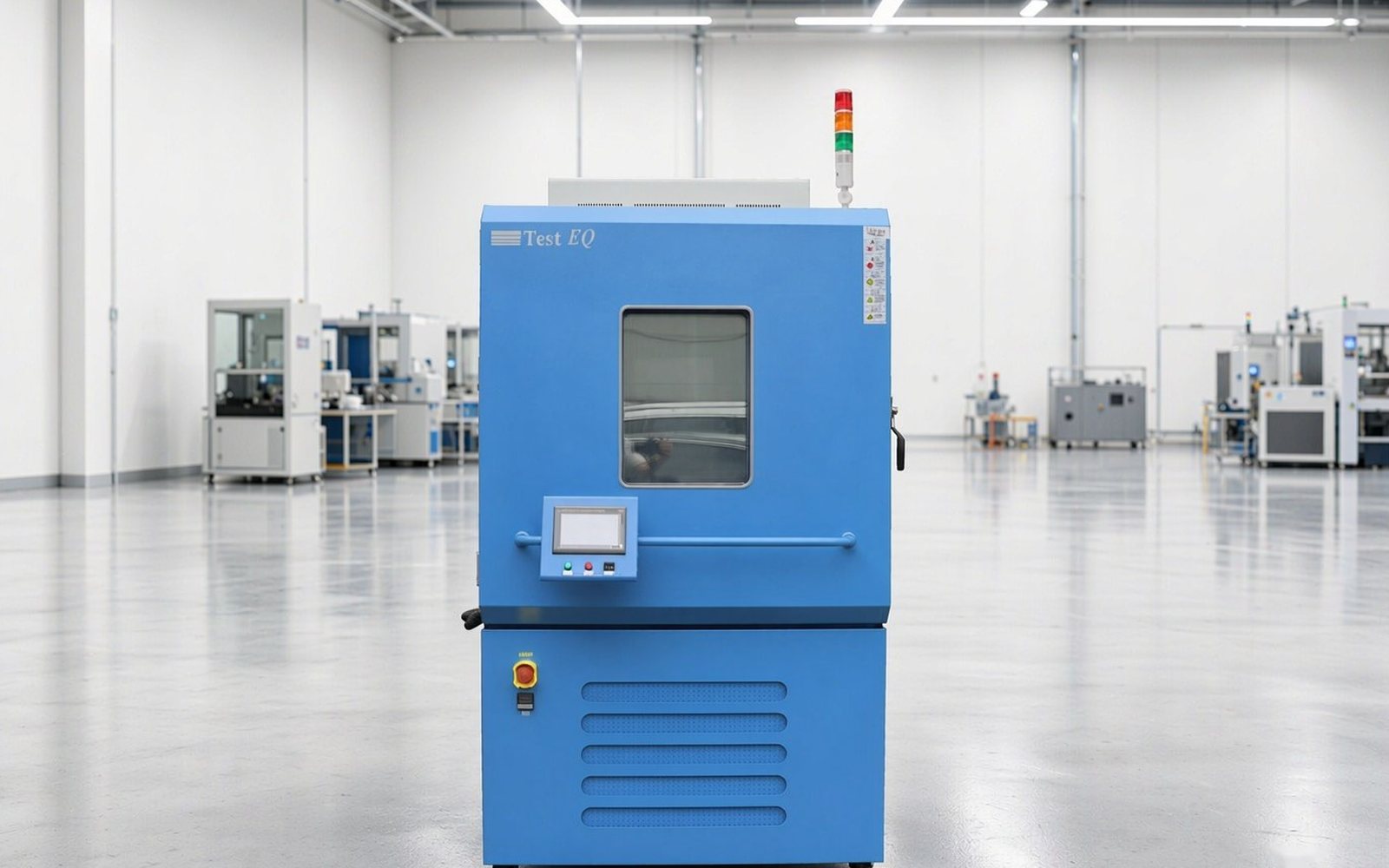

Buồng thử nghiệm ESS của TestEQ áp dụng chu trình nhiệt được kiểm soát và chuyển đổi nhiệt độ nhanh cho các sản phẩm sản xuất nhằm phát hiện các khuyết tật sản xuất tiềm ẩn trước khi xuất xưởng. Sàng lọc ứng suất môi trường bổ sung cho thử nghiệm chức năng bằng cách tạo ứng suất cho từng sản phẩm, hoặc một mẫu xác định, với một cấu hình lặp lại được. Dòng model buồng nhiệt độ là dòng ET, và các cấu hình ESS thay đổi nhanh sử dụng dòng EATH.
Ứng dụng
- Sàng lọc sản xuất để phát hiện khuyết tật sản xuất tiềm ẩn
- Kiểm soát chất lượng sản xuất và sàng lọc hư hỏng sớm
- Điện tử, cụm lắp ráp PCB và module
- Điện tử ô tô và xe điện
- Linh kiện yêu cầu cấu hình sàng lọc xác định
Cấu hình và tính năng
- Dải nhiệt độ -70 °C đến +180 °C.
- Tốc độ thay đổi nhiệt độ 5 °C/phút đến 25 °C/phút (tùy chọn); các tốc độ phổ biến là 5, 10, 15 và 20 °C/phút.
- Độ dao động nhiệt độ ≤ ±0,5 °C; độ lệch nhiệt độ ≤ ±2,0 °C; độ đồng đều nhiệt độ ≤ 2,0 °C.
- Lưu lượng khí 198 / 260 / 472 L/Giây (Cold Fusion) tùy theo model.
- Độ ẩm và các ứng suất môi trường khác có thể được kết hợp tùy theo chương trình sàng lọc.
- Dải sàng lọc phổ biến: -40 °C đến +85 °C; -45 °C đến +85 °C (+125 °C); -55 °C đến +85 °C (+125 °C) cho yêu cầu cấp quân sự.
- Dung tích 100 L đến 12.000 L.
- Cấp nước bằng bơm; dung tích bể nước 25 L hoặc 40 L.
- Số bằng độc quyền: CN201920954255.X.
Thông số kỹ thuật
Dải model (dòng EATH)
| Model | EATH225-40 | EATH225-70 | EATH408-40 | EATH408-70 | EATH1000-40 | EATH1000-70 |
|---|---|---|---|---|---|---|
| Dung tích (m³) | 0,245 | 0,245 | 0,408 | 0,408 | 1,0 | 1,0 |
| Kích thước trong R×C×S (mm) | 700×700×500 | 700×700×500 | 700×800×730 | 700×800×730 | 1000×1000×1000 | 1000×1000×1000 |
| Kích thước ngoài R×C×S (mm) | 900×1680×1300 | 900×1680×1300 | 900×1780×1500 | 900×1780×1500 | 1200×1980×1700 | 1200×1980×1700 |
| Dải nhiệt độ | -40 đến +180 °C | -70 đến +180 °C | -40 đến +180 °C | -70 đến +180 °C | -40 đến +180 °C | -70 đến +180 °C |
| Lưu lượng khí | 198 L/Giây | 198 L/Giây | 260 L/Giây | 260 L/Giây | 472 L/Giây | 472 L/Giây |
| Cửa sổ R×C (mm) | 300×360 | 300×360 | 300×360 | 300×360 | 380×520 | 380×520 |
| Độ ồn gia nhiệt / làm mát (dB) | 49 / 65 | 49 / 68 | 49 / 65 | 49 / 68 | 49 / 67 | 49 / 68 |
Thông số chung
| Thông số | Giá trị |
|---|---|
| Độ dao động nhiệt độ | ≤ ±0,5 °C |
| Độ lệch nhiệt độ | ≤ ±2,0 °C |
| Độ đồng đều nhiệt độ | ≤ 2,0 °C |
| Tốc độ thay đổi nhiệt độ | 5–25 °C/phút (tùy chọn); tốc độ phổ biến 5, 10, 15 và 20 °C/phút |
| Dải thay đổi nhiệt độ | -40 đến +85 °C (phổ biến); -45 đến +85 °C (+125 °C); -55 đến +85 °C (+125 °C, cấp quân sự) |
| Dải độ ẩm (%RH) | 10–98 %RH |
| Độ đồng đều độ ẩm | ±1,0 %RH |
| Độ lệch độ ẩm tương đối | ≤ +2,0 đến −3 %RH (>75 %RH); ≤ ±5,0 %RH (≤75 %RH) |
| Cấp nước | cấp bằng bơm |
| Dung tích bể nước | 25 L / 40 L |
| Nguồn điện | AC380V, 3 pha 5 dây, 50/60 Hz |
| Dung tích | 100 đến 12.000 L |
| Số bằng độc quyền | CN201920954255.X |
Chỉ báo độ ẩm áp dụng cho các buồng có cấu hình độ ẩm. Hiệu suất tốc độ tăng nhiệt phụ thuộc vào kích thước buồng, dải thử nghiệm, khối lượng mẫu, thiết kế giá đỡ và điều kiện thử nghiệm.
Tiêu chuẩn
Các chương trình ESS thường được áp dụng theo JESD22, IEC 60068, MIL-STD-810 và MIL-STD-883, và theo các yêu cầu chu trình nhiệt như JESD22-A104, IEC 60068-2-14, AEC-Q100 và ISO 16750.
Để xác định cấu hình sàng lọc và năng suất, liên hệ với chúng tôi với sản phẩm, lịch sử khuyết tật và mức ứng suất yêu cầu. Liên quan: Buồng thử nghiệm HALT / HASS , Buồng thay đổi nhiệt độ nhanh .
