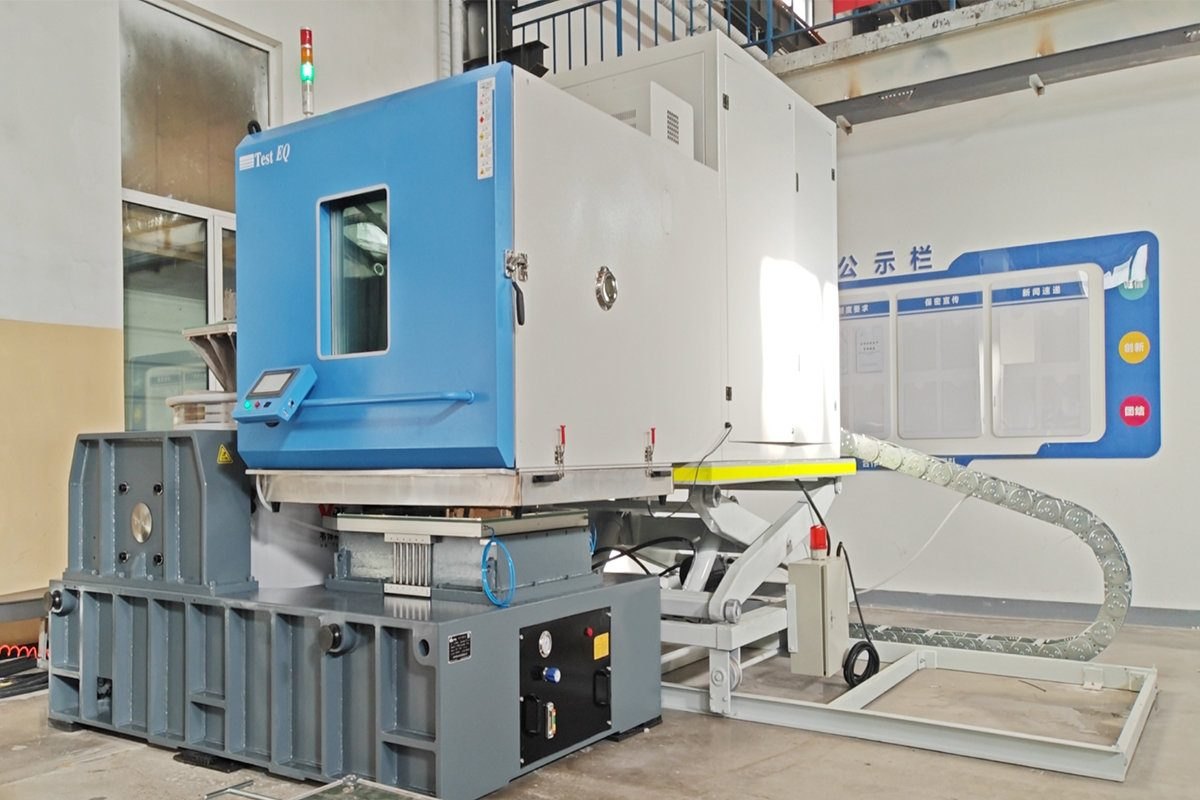

Buồng thử nghiệm môi trường kết hợp bốn yếu tố TestEQ tích hợp mô phỏng nhiệt độ, độ ẩm, rung động và độ cao vào một nền tảng thử nghiệm phối hợp. Thiết bị được chế tạo cho các sản phẩm phải hoạt động hoặc tồn tại trong điều kiện khí hậu, cơ học và áp suất giảm kết hợp, và được cấu hình theo chương trình đủ điều kiện thực tế thay vì một thể tích buồng danh nghĩa.
Buồng kết hợp bốn yếu tố là gì
Buồng thử nghiệm môi trường kết hợp bốn yếu tố điều khiển nhiệt độ và độ ẩm đồng thời áp dụng rung động cơ học và điều kiện độ cao hoặc áp suất thấp. Bốn yếu tố môi trường được lập trình theo trình tự đủ điều kiện yêu cầu thay vì chạy như bốn thử nghiệm riêng biệt. Hệ thống có thể bao gồm điều hòa nhiệt độ, kiểm soát độ ẩm, mô phỏng áp suất thấp / độ cao, rung động điện động, giá đỡ mẫu tùy chỉnh, giám sát môi trường và điều khiển thử nghiệm lập trình được.
Bốn yếu tố môi trường
- Nhiệt độ — buồng điều khiển gia nhiệt và làm mát theo hồ sơ thử nghiệm đã lập trình.
- Độ ẩm — độ ẩm tương đối có thể được kiểm soát khi tiếp xúc với ẩm là một phần của yêu cầu đủ điều kiện.
- Rung động — bộ rung tích hợp hoặc ghép nối bên ngoài tạo ra kích thích cơ học theo yêu cầu.
- Độ cao — kiểm soát áp suất mô phỏng áp suất khí quyển giảm tương ứng với điều kiện độ cao lớn. Phạm vi độ cao chính xác phụ thuộc vào thiết kế buồng và quy trình thử nghiệm yêu cầu.
Các sản phẩm trong môi trường độ cao lớn và hàng không vũ trụ có thể gặp đồng thời nhiều ứng suất này. Nhiệt độ ảnh hưởng đến tính chất vật liệu và giãn nở nhiệt; độ ẩm có thể ảnh hưởng đến ăn mòn và cách điện; rung động tạo tải cơ học; áp suất giảm có thể ảnh hưởng đến truyền nhiệt, làm kín, cách điện và hành vi của linh kiện. Thử nghiệm chúng cùng nhau mang lại chương trình đủ điều kiện đại diện hơn khi đặc tính kỹ thuật sản phẩm yêu cầu.
Ứng dụng
- Thiết bị hàng không vũ trụ và điện tử hàng không chịu điều kiện nhiệt độ, độ ẩm, rung động và độ cao thay đổi
- Linh kiện ô tô và EV sử dụng ở các độ cao và môi trường hoạt động khác nhau
- Điện tử quốc phòng yêu cầu nhiều yếu tố ứng suất môi trường
- Cụm điện tử độ tin cậy cao và thiết bị thông tin liên lạc
- Cảm biến và cụm điện tử phức tạp với yêu cầu kết hợp nhiệt, ẩm, cơ học và độ cao
Cấu hình và tính năng
- Hệ thống mô phỏng môi trường 4 trong 1 tích hợp với điều khiển đồng thời nhiệt độ, độ ẩm, rung động và độ cao.
- Thử nghiệm rung động đa trục (X/Y/Z có thể cấu hình).
- Hồ sơ ứng suất môi trường lập trình được.
- Hệ thống điều khiển đồng bộ thời gian thực.
- Kết cấu buồng ổn định cao cho thử nghiệm dài hạn.
- Thiết kế mô-đun cho các yêu cầu ngành khác nhau.
- Tích hợp rung động dọc, ngang và theo ứng dụng cụ thể, được thiết kế xung quanh bộ rung điện động đã chọn.
- Phạm vi áp suất, yêu cầu chuyển tiếp và điều kiện giữ được cấu hình theo chương trình đủ điều kiện.
- Các thông số nhiệt độ, độ ẩm, áp suất và rung động được quản lý như một trình tự thử nghiệm lập trình được.
- Kích thước buồng, cấu hình truy cập, giá đỡ mẫu, giao diện bộ rung, định tuyến cáp và giám sát có thể tùy chỉnh cho mẫu phức tạp.
Thông số kỹ thuật
Dải model
| Model | Dung tích (m³) | Kích thước trong W×H×D (mm) | Kích thước ngoài W×H×D (mm) |
|---|---|---|---|
| EQTH-05 | 0,5 | 800×800×800 | 1950×1900×3950 |
| EQTH-12 | 1,2 | 1050×1000×1150 | 2250×2100×4350 |
| EQTH-20 | 2 | 1200×1200×1400 | 2120×2150×4500 |
| EQTH-30 | 3 | 1400×1350×1600 | 2300×2000×5350 |
| EQTH-50 | 5 | 1600×1600×1800 | 2300×2280×5350 |
| EQTH-60 | 6 | 1900×1600×2200 | 2900×2300×5500 |
| EQTH-90 | 9 | 2000×2000×2300 | 2400×2600×6620 hoặc 3060×2900×5500 |
| EQTH-100 | 10 | 2200×2000×2600 | 2600×2650×6300 hoặc 3260×2900×5800 |
Lưu ý: kích thước ngoài ở trên được đưa ra không bao gồm chiều cao của máy thử rung. Kích thước bàn rung bao gồm 640×640 mm, các kích thước khác được tùy chỉnh theo bộ rung đã chọn.
Thông số chung
| Thông số | Giá trị |
|---|---|
| Phạm vi nhiệt độ | -70 °C đến +180 °C (tùy chọn 200 °C) |
| Dao động nhiệt độ | ≤ ±0,5 °C |
| Độ đồng đều nhiệt độ | ≤ 2,0 °C |
| Độ lệch nhiệt độ | ≤ ±2,0 °C |
| Phạm vi độ ẩm | 20 % đến 98 % RH (tùy chọn 10 % đến 98 % RH / 5 % đến 98 % RH) |
| Độ lệch độ ẩm | +2 % đến -3 % RH (≥ 75 % RH); ±5 % RH (≤ 75 % RH) |
| Phạm vi áp suất | áp suất khí quyển đến 0,5 kPa |
| Thời gian áp suất | áp suất khí quyển đến 1 kPa ≤ 30 min |
| Thời gian phục hồi áp suất | ≤ 10 kPa/min |
| Thời gian giảm áp nhanh | 75,0 kPa đến 19 kPa ≤ 15 s (tùy chọn) |
| Hệ thống làm mát | Làm mát bằng gió hoặc làm mát bằng nước / máy nén một cấp (-40 °C); máy nén hai cấp (-70 °C) |
| Kiểu kết cấu | S - thang nâng, L - thang nâng kiểu cổng, G - kiểu giá đỡ |
| Phụ kiện tùy chọn | Cửa trong có lỗ thao tác, máy ghi, máy lọc nước, máy hút ẩm |
| Nguồn điện | AC 380 V, 3 pha, 5 dây, 50/60 Hz |
Thông số thực tế phụ thuộc vào kích thước buồng, hệ thống bộ rung, yêu cầu độ cao và hồ sơ thử nghiệm.
Kết hợp bốn yếu tố so với kết hợp ba yếu tố
Sự khác biệt giữa buồng kết hợp bốn yếu tố và buồng kết hợp ba yếu tố là yếu tố độ cao hoặc áp suất thấp. Hệ thống ba yếu tố kết hợp nhiệt độ, độ ẩm và rung động; hệ thống kết hợp bốn yếu tố bổ sung giảm áp được kiểm soát cho điều kiện hoạt động ở độ cao lớn.
| Hệ thống thử nghiệm môi trường | Nhiệt độ | Độ ẩm | Rung động | Độ cao / áp suất thấp | Ứng dụng điển hình |
|---|---|---|---|---|---|
| Buồng thử nghiệm nhiệt độ rung động | ✓ | — | ✓ | — | Thử nghiệm độ tin cậy nhiệt-cơ |
| Buồng thử nghiệm nhiệt độ độ ẩm rung động | ✓ | ✓ | ✓ | — | Thử nghiệm AGREE và kết hợp khí hậu-rung động |
| Buồng thử nghiệm môi trường kết hợp bốn yếu tố | ✓ | ✓ | ✓ | ✓ | Đủ điều kiện môi trường hàng không vũ trụ, điện tử hàng không và độ tin cậy cao |
Chọn cấu hình kết hợp bốn yếu tố khi mô phỏng áp suất giảm hoặc độ cao là một phần của chương trình đủ điều kiện. Đối với công việc ba yếu tố, xem Buồng thử nghiệm nhiệt độ độ ẩm rung động . Đối với mô phỏng áp suất không có rung động kết hợp, xem Buồng thử nghiệm độ cao (áp suất thấp) ; đối với mẫu lớn, xem Buồng thử nghiệm môi trường kiểu bước vào .
Tiêu chuẩn
Hệ thống có thể được cấu hình theo các yêu cầu đủ điều kiện môi trường hiện hành:
- IEC 60068 series — thử nghiệm nhiệt độ, độ ẩm, rung động và ứng suất môi trường kết hợp cho linh kiện điện tử, hệ thống hàng không vũ trụ và sản phẩm công nghiệp.
- MIL-STD-810H — đủ điều kiện quân sự và hàng không vũ trụ, bao gồm nhiệt độ, độ ẩm, rung động, độ cao và mô phỏng môi trường khắc nghiệt.
- RTCA DO-160 — đủ điều kiện thiết bị hàng không vũ trụ bao gồm biến đổi nhiệt độ, độ cao, độ ẩm và rung động.
- ISO 16750 — đánh giá độ tin cậy linh kiện ô tô và EV cho điện tử xe, hệ thống pin và cụm ô tô.
- JESD22 — xác minh độ tin cậy gói bán dẫn và thiết bị điện tử với đánh giá ứng suất nhiệt, độ ẩm và cơ học.
Phương pháp thử nghiệm áp dụng nên được xác nhận trước khi cấu hình thiết bị cuối cùng.
Liên hệ
Để định cỡ buồng và bộ rung theo chương trình đủ điều kiện, liên hệ với chúng tôi với tiêu chuẩn thử nghiệm, phạm vi nhiệt độ, yêu cầu độ ẩm, hồ sơ rung động (tần số, gia tốc, dịch chuyển, trục), yêu cầu độ cao hoặc áp suất tối thiểu, kích thước và khối lượng mẫu, và liệu các điều kiện là đồng thời hay tuần tự.
