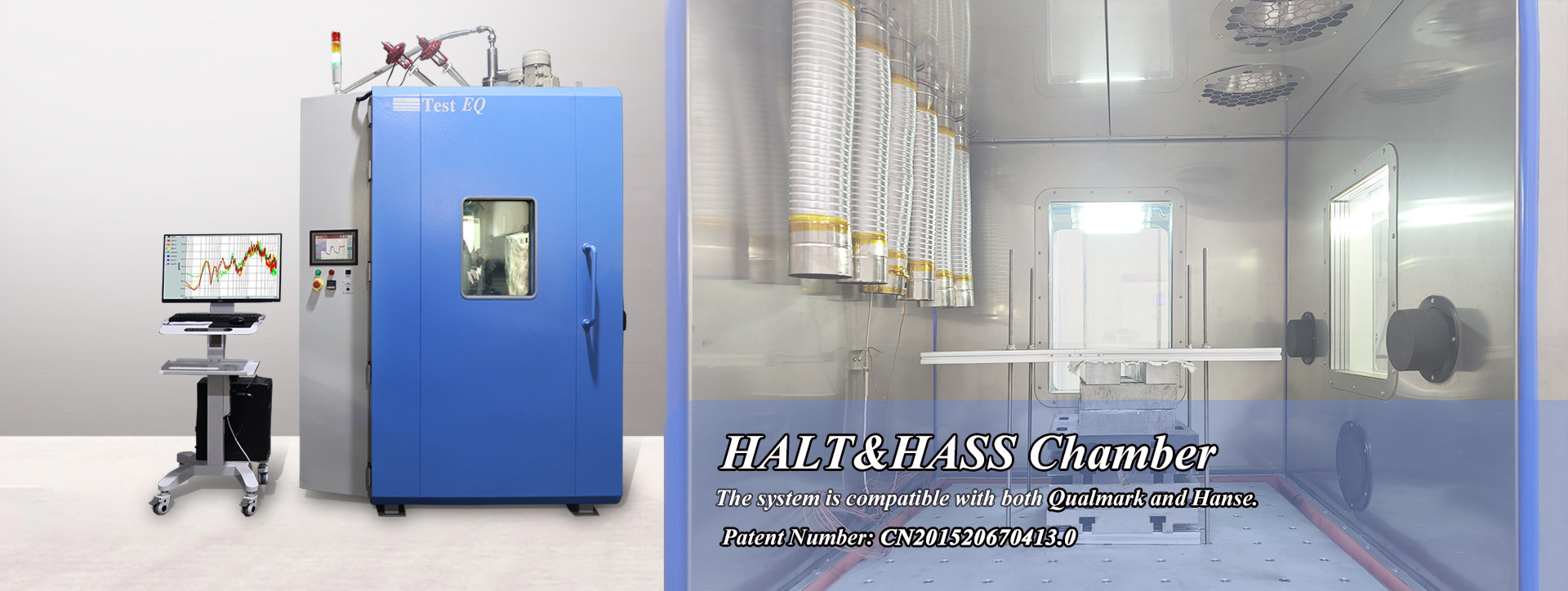

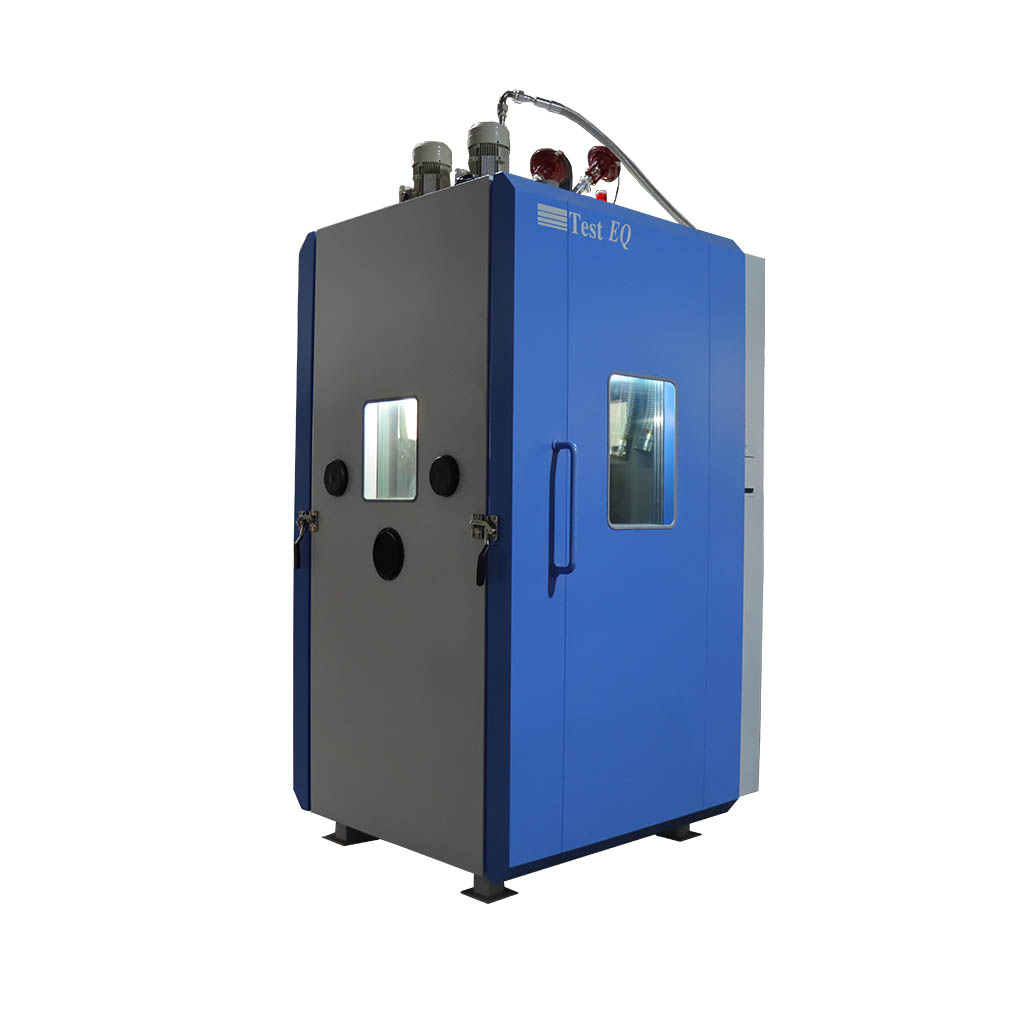

Buồng thử nghiệm HALT / HASS dòng TestEQ ETH² là hệ thống thử nghiệm môi trường và rung đa trục tích hợp. Thiết bị tăng tốc phát hiện hư hỏng trong quá trình phát triển sản phẩm và sàng lọc sản xuất có kiểm soát bằng cách kết hợp chuyển đổi nhiệt độ nhanh với rung xung lặp đa trục, giúp kỹ sư độ tin cậy xác định điểm yếu thiết kế, xác định giới hạn hoạt động và giới hạn phá hủy, đồng thời đánh giá độ bền vững dưới ứng suất kết hợp.
Ứng dụng
- Khám phá biên thiết kế (HALT) và sàng lọc sản xuất (HASS)
- Điện tử, cụm PCB và mối nối liên kết
- Điện tử công suất ô tô và xe điện
- Thiết bị hàng không vũ trụ, quốc phòng và thông tin liên lạc
- Linh kiện và mô-đun cần phát hiện sớm các khuyết tật tiềm ẩn
Cấu hình và tính năng
- Dung tích 215 đến 1100 L (có thể tùy chỉnh).
- Dải nhiệt độ -100 °C đến +200 °C.
- Chuyển đổi nhiệt độ nhanh: lên đến 100 °C/phút (hỗ trợ tiêu chuẩn từ 30 °C/phút đến 70 °C/phút như một tùy chọn).
- Phương pháp làm mát: nitơ lỏng (LN₂).
- Hệ thống rung: rung xung lặp khí nén 6-DOF.
- Dải tần số rung 5 đến 10.000 Hz.
- Gia tốc rung ≥ 100 g trong điều kiện không tải.
- Dải rung 5 đến 100 GRMS; vượt mức rung ≤ 2 GRMS.
- Độ nhất quán ≤ 20 %.
- Rung đa trục được tích hợp với hệ thống nhiệt; DUT có thể được giám sát về suy giảm chức năng, hư hỏng gián đoạn và điểm yếu kết cấu.
- Dải rung mở rộng có sẵn lên đến 70 Grms.
- Nguồn điện AC 380 V, 3 pha, 5 dây, 50/60 Hz.
- Số bằng sáng chế CN201520670413.0.
Thông số kỹ thuật
Dải model (dòng ETH²)
| Thông số | ETH²-460 | ETH²-610 | ETH²-762 | ETH²-910 | ETH²-1213 |
|---|---|---|---|---|---|
| Dung tích | 1,5 m³ | 2,0 m³ | 2,5 m³ | 3,0 m³ | 4,0 m³ |
| Kích thước ngoài R×C×S | 1570×2030×910 mm | 1330×1300×2370 mm | 1570×2030×1060 mm | 1730×2185×1214 mm | 1886×2440×1370 mm |
| Kích thước bàn | 460×460 mm | 610×610 mm | 762×762 mm | 910×910 mm | 1213×1213 mm |
| Tải tối đa | 70 kg | 90 kg | 200 kg | 250 kg | 317 kg |
| Cơ cấu chấp hành | 3 cái | 4 cái | 6 cái | 9 cái | 13 cái |
| Tiêu thụ khí nén (ở 7 bar) | 400 L/phút | 400 L/phút | 990 L/phút | 1130 L/phút | 1950 L/phút |
| Cửa sổ | 1 cái | 1 cái | 2 cái | 2 cái | 2 cái |
| Kích thước cửa sổ quan sát R×S | 300×300 mm | 300×300 mm | 300×360 mm | 380×480 mm | 380×520 mm |
| Cửa | 1 cái | 1 cái | 2 cái | 2 cái | 2 cái |
| Công suất | 27 kW | 32 kW | 48 kW | 64 kW | 83 kW |
| Dòng điện | 50 A | 50 A | 86 A | 150 A | 175 A |
| Khối lượng | 410 kg | 420 kg | 860 kg | 1133 kg | 1814 kg |
Thông số chung
| Thông số | Giá trị |
|---|---|
| Dải nhiệt độ | -100 °C đến +200 °C |
| Tốc độ thay đổi nhiệt độ | lên đến 100 °C/phút (tùy chọn tiêu chuẩn 30–70 °C/phút) |
| Phương pháp làm mát | Nitơ lỏng (LN₂) |
| Hệ thống rung | Rung xung lặp khí nén 6-DOF |
| Gia tốc rung | ≥ 100 g (trong điều kiện không tải) |
| Dải tần số rung | 5 đến 10.000 Hz |
| Dải rung | 5 đến 100 GRMS |
| Vượt mức rung | ≤ 2 GRMS |
| Rung mở rộng | lên đến 70 Grms |
| Tiêu thụ nitơ lỏng | 25 đến 60 L/phút (áp suất nitơ lỏng ở 2,8–3,5 bar) |
| Độ nhất quán | ≤ 20 % |
| Giám sát rung | hai kênh rung để giám sát thời gian thực rung sản phẩm và phân tích phổ đáp ứng gia tốc |
| Nguồn điện | AC 380 V, 3 pha, 5 dây, 50/60 Hz |
Ký hiệu model bao gồm dòng ETH² (ví dụ ETH²-460, ETH²-610, ETH²-762, ETH²-910 và ETH²-1213). Tốc độ tăng nhiệt và hiệu suất rung nên được đánh giá dưới tải DUT dự kiến và cấu hình đồ gá; thông số tối đa không tải có thể không đại diện cho hiệu suất thử nghiệm thực tế.
Tiêu chuẩn
HALT và HASS là các phương pháp kỹ thuật độ tin cậy chứ không phải một thử nghiệm tuân thủ đơn lẻ được định nghĩa bởi một tiêu chuẩn phổ quát. Các tiêu chuẩn và hướng dẫn liên quan phổ biến bao gồm loạt IEC 60068 (IEC 60068-2-14, IEC 60068-2-6, IEC 60068-2-27), MIL-STD-810, MIL-STD-883, MIL-STD-202, RTCA DO-160, ISO 16750, SAE J1211, JEDEC JESD22, IEC 60749, yêu cầu độ tin cậy IPC, và hướng dẫn độ tin cậy ISO và NASA.
Để xác định chương trình HALT hoặc HASS, liên hệ với chúng tôi với DUT, đồ gá và các giới hạn yêu cầu. Liên quan: Buồng thử nghiệm nhiệt độ độ ẩm rung , Buồng thử nghiệm ESS .
