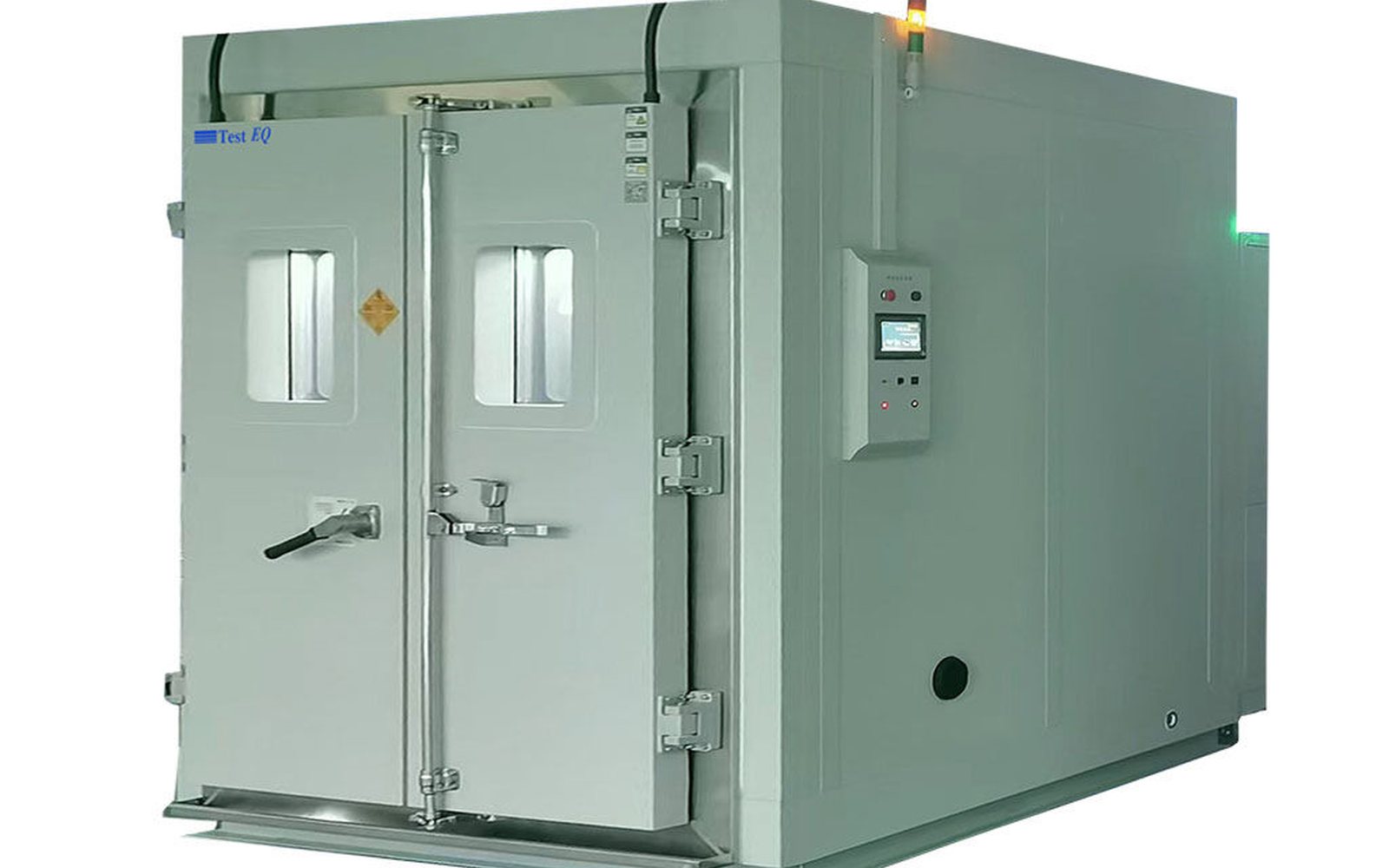

Buồng thử nghiệm ăn mòn khí hỗn hợp TestEQ đưa các linh kiện điện tử, tiếp điểm và cụm lắp ráp vào hỗn hợp khí ăn mòn dòng chảy được kiểm soát, tái tạo môi trường ăn mòn gây ra hư hỏng tiếp điểm và mối nối trong quá trình sử dụng. Thử nghiệm này được thiết kế cho phương pháp khí hỗn hợp dòng chảy IEC 60068-2-60.
Ứng dụng
- Linh kiện điện tử, đầu nối và tiếp điểm
- Cụm lắp ráp PCB, lỗ xuyên mạ và mối nối
- Thiết bị sử dụng trong môi trường công nghiệp, ô tô và viễn thông
- Thử nghiệm độ tin cậy và chứng nhận khả năng chống ăn mòn
Cấu hình và tính năng
- Phương pháp khí hỗn hợp dòng chảy cho thử nghiệm ăn mòn IEC 60068-2-60.
- Nồng độ khí điều chỉnh từ 0,1 ppm đến 25 ppm (phạm vi thay đổi theo loại khí).
- Hỗn hợp khí, nhiệt độ và độ ẩm được kiểm soát để có điều kiện phơi nhiễm lặp lại.
- Hỗ trợ định lượng đồng thời tối đa bốn loại khí (H₂S, SO₂, Cl₂ với khí mang N₂; NO₂ với không khí tổng hợp) cho nghiên cứu tương tác đa chất ô nhiễm.
- Cửa sổ quan sát bằng acrylic (PMMA) để theo dõi mẫu thử theo thời gian thực.
- Hệ thống giám sát áp suất và cổng lấy mẫu khí để đảm bảo an toàn cho người vận hành.
- Mô-đun trao đổi khí tích hợp để phân phối khí đồng đều.
- Hồ sơ thử nghiệm lập trình được cho phơi nhiễm theo lô hoặc liên tục.
- Thiết bị có thể được phát triển thành buồng thử nghiệm ăn mòn sulfur dioxide và buồng thử nghiệm ăn mòn hydrogen sulfide.
Thông số kỹ thuật
Dải model
| Thông số | MGCC225 | MGCC408 | MGCC512 | MGCC1000 |
|---|---|---|---|---|
| Dung tích | 0.245 m³ | 0.408 m³ | 0.512 m³ | 1,0 m³ |
| Kích thước trong R×C×S | 700×700×500 mm | 700×800×730 mm | 800×800×800 mm | 1000×1000×1000 mm |
| Công suất | 9,5 kW | 11,5 kW | 14,5 kW | 18,5 kW |
Thông số kỹ thuật chung
| Thông số | Giá trị |
|---|---|
| Thể tích | 245 L (3,5 ft³) đến 1000 L (70,6 ft³) (có thể tùy chỉnh) |
| Khí hỗ trợ | H₂S, SO₂, Cl₂, NO₂ |
| Nồng độ sulfur dioxide (SO₂) | 10 ppb đến 30 ppm (có thể điều chỉnh) |
| Nồng độ hydrogen sulfide (H₂S) | 5 ppb đến 15 ppm (có thể điều chỉnh) |
| Nồng độ nitrogen dioxide (NO₂) | 100 ppb đến 500 ppb (có thể điều chỉnh) |
| Nồng độ chlorine (Cl₂) | 5 ppb đến 50 ppb (có thể điều chỉnh) |
| Phạm vi nồng độ | điều chỉnh từ 0,1 ppm đến 25 ppm (thay đổi theo loại khí) |
| Thời gian thử nghiệm | 0 đến 9999 H, M, S (có thể điều chỉnh) |
| Tốc độ trao đổi khí | 3 đến 10 chu kỳ; lựa chọn thông thường 3 / 4 / 5 lần (theo nhu cầu thực tế) |
| Dải nhiệt độ (thử nghiệm) | +15 °C đến +60 °C |
| Dao động nhiệt độ | ≤ ±0,5 °C |
| Sai lệch nhiệt độ | ≤ ±2,0 °C |
| Độ đồng đều nhiệt độ | ≤ 2,0 °C |
| Dải độ ẩm | 50 % RH đến 90 % RH |
| Sai lệch độ ẩm | ≤ (+2, -3) % RH |
| Độ đồng đều độ ẩm | ≤ 3 % RH |
| Nguồn điện | AC 380 V, 3 pha, 5 dây, 50/60 Hz |
Khả năng vận hành chung của nền tảng bao gồm dải nhiệt độ từ -40 °C đến +150 °C, độ chính xác nhiệt độ ±0,5 °C, dải độ ẩm 20 % đến 98 % RH và độ chính xác độ ẩm ±2 % RH.
Tiêu chuẩn
Buồng được cấu hình cho thử nghiệm ăn mòn khí hỗn hợp dòng chảy IEC 60068-2-60 và có thể được thiết lập cho IEC 60068-2-42 (sulfur dioxide), IEC 60068-2-43 (hydrogen sulfide), ASTM B827 (thử nghiệm môi trường khí hỗn hợp dòng chảy) và ISO 21207.
Để xác định hỗn hợp khí, nồng độ và điều kiện phơi nhiễm, liên hệ với chúng tôi với các linh kiện cần thử nghiệm và đặc tính kỹ thuật thử nghiệm yêu cầu. Liên quan: Buồng thử nghiệm khí hậu tiêu chuẩn .
