Buồng thay đổi nhiệt độ nhanh dòng EATH của TestEQ áp dụng các bước tăng nhiệt tuyến tính được kiểm soát lên sản phẩm nhằm tăng tốc mỏi nhiệt và phát hiện các cơ chế hư hỏng liên quan đến nhiệt độ. Thiết bị được thiết kế cho chu trình nhiệt khi tốc độ chuyển đổi, độ đồng đều và độ lặp lại là yếu tố then chốt.
Ứng dụng
- Độ tin cậy và chu trình nhiệt của chất bán dẫn và IC
- Cụm PCB, mối hàn và liên kết
- Điện tử ô tô và mô-đun nguồn xe điện
- Thiết bị hàng không vũ trụ và thông tin liên lạc
- Tế bào và mô-đun pin
- Vật liệu và lớp phủ
Cấu hình và tính năng
- Dải nhiệt độ -70 °C đến +180 °C (tùy chọn 200 °C).
- Tốc độ tăng nhiệt tuyến tính từ 5 °C/phút đến 30 °C/phút; các tốc độ phổ biến là 5, 10, 15, 20 và 25 °C/phút, có thể lên đến 30 °C/phút cho một số cấu hình được chọn.
- Dải thử nghiệm phổ biến -40 °C đến +85 °C.
- Độ dao động nhiệt độ ≤ ±0,5 °C; độ lệch nhiệt độ ≤ ±2,0 °C; độ đồng đều nhiệt độ ≤ 2,0 °C.
- Độ đồng đều nhiệt độ và độ ổn định kiểm soát được duy trì ở tốc độ tăng cao.
- Lưu thông khí được thiết kế để giữ độ đồng đều nhiệt độ và tốc độ mà mẫu thử tiếp nhận nhiệt độ theo chương trình một cách nhất quán.
- Thiết kế luồng khí “Cold Fusion” làm mát bằng không khí.
- Cấp nước bằng bơm; cửa sổ W×H 380×520 mm.
- Điều khiển PID với hồ sơ lập trình được và truyền thông RS-485.
- Tùy chọn bao gồm nâng cấp tốc độ tăng cao (≥ 30 °C/phút).
- Số bằng độc quyền: CN201920954255.X.
Thông số kỹ thuật
Dải model (dòng EATH)
| Model | Dung tích (m³) | Kích thước trong W×H×D (mm) |
|---|---|---|
| EATH800-40W5 / EATH800-40W10 / EATH800-40W15 | 0,8 | 1000×1000×800 |
| EATH800-55W5 / EATH800-55W10 / EATH800-55W15 | 0,8 | 1000×1000×800 |
| EATH1000-40W5 / EATH1000-40W10 / EATH1000-40W15 | 1,0 | 1000×1000×1000 |
| EATH1000-55W5 / EATH1000-55W10 / EATH1000-55W15 | 1,0 | 1000×1000×1000 |
Hậu tố sau W chỉ tốc độ tăng được cấu hình (W5 = 5 °C/phút, W10 = 10 °C/phút, W15 = 15 °C/phút). Kích thước ngoài thay đổi theo cấu hình tốc độ tăng nhanh và dải nhiệt độ; nguồn liệt kê các giá trị W×H×D ngoài là 1200×900×2670, 1200×930×2870, 1200×900×1970 và 1200×1900×2870 mm trong dải EATH800 / EATH1000.
Thông số chung
| Thông số | Giá trị |
|---|---|
| Dải nhiệt độ | -70 °C đến +180 °C (tùy chọn 200 °C) |
| Tốc độ tăng (tuyến tính) | 5–30 °C/phút |
| Tốc độ phổ biến | 5 / 10 / 15 / 20 / 25 °C/phút |
| Dải điển hình | -40 °C đến +85 °C |
| Độ dao động nhiệt độ | ≤ ±0,5 °C |
| Độ lệch nhiệt độ | ≤ ±2,0 °C |
| Độ đồng đều nhiệt độ | ≤ 2,0 °C |
| Lưu lượng khí (Cold Fusion) | 200 L/Sec / 800 L/Sec (theo cấu hình) |
| Cửa sổ W×H (mm) | 380×520 |
| Dải độ ẩm (%RH) | 10–98 %RH |
| Độ đồng đều độ ẩm | ±1,0 %RH |
| Độ lệch độ ẩm tương đối | ≤ +2,0 đến −3 %RH (>75 %RH); ≤ ±5,0 %RH (≤75 %RH) |
| Cấp nước | cấp bằng bơm |
| Điều khiển | PID, hồ sơ lập trình được, RS-485 |
| Độ ồn | ≤ 68 dB |

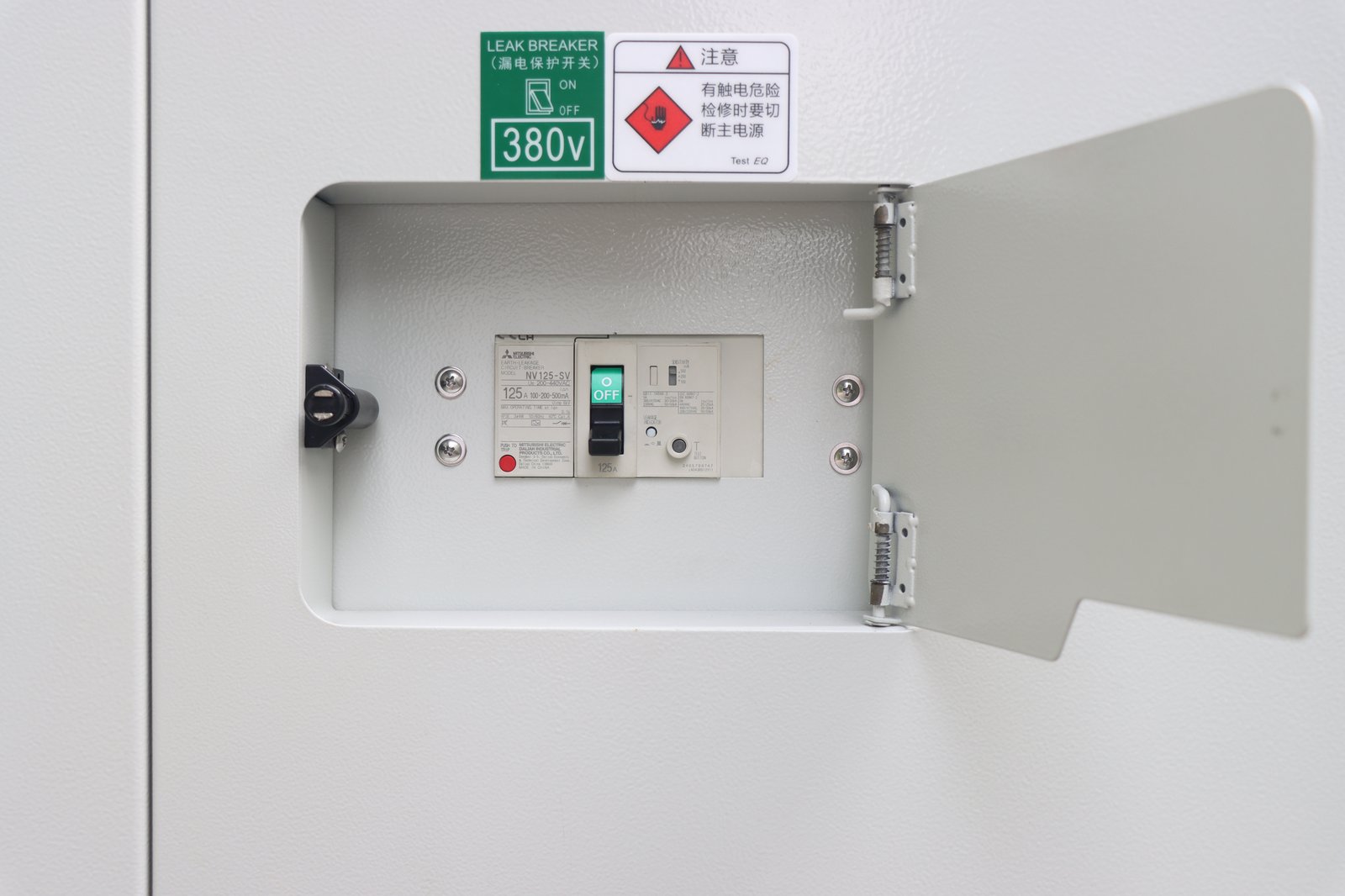

| Nguồn điện | AC380V, 3 pha 5 dây, 50/60 Hz |
| Số bằng độc quyền | CN201920954255.X |
Chỉ số độ ẩm áp dụng cho các buồng được cấu hình độ ẩm. Hiệu suất thực tế phụ thuộc vào kích thước buồng, dải nhiệt độ, khối lượng mẫu, thiết kế giá đỡ và điều kiện thử nghiệm; hiệu suất tốc độ tăng nên được đánh giá dưới tải thử nghiệm dự kiến.
Tiêu chuẩn
Buồng có thể được cấu hình cho các chương trình thử nghiệm dựa trên IEC 60068-2-14, IEC 60068-3-5, JEDEC JESD22-A104, MIL-STD-810, AEC-Q100, ISO 16750 và RTCA DO-160.
Để khớp tốc độ tăng với hồ sơ thử nghiệm, liên hệ với chúng tôi với dải, tốc độ và mẫu yêu cầu. Liên quan: Buồng thử nghiệm sốc nhiệt , Buồng thử nghiệm nhiệt độ độ ẩm rung .
