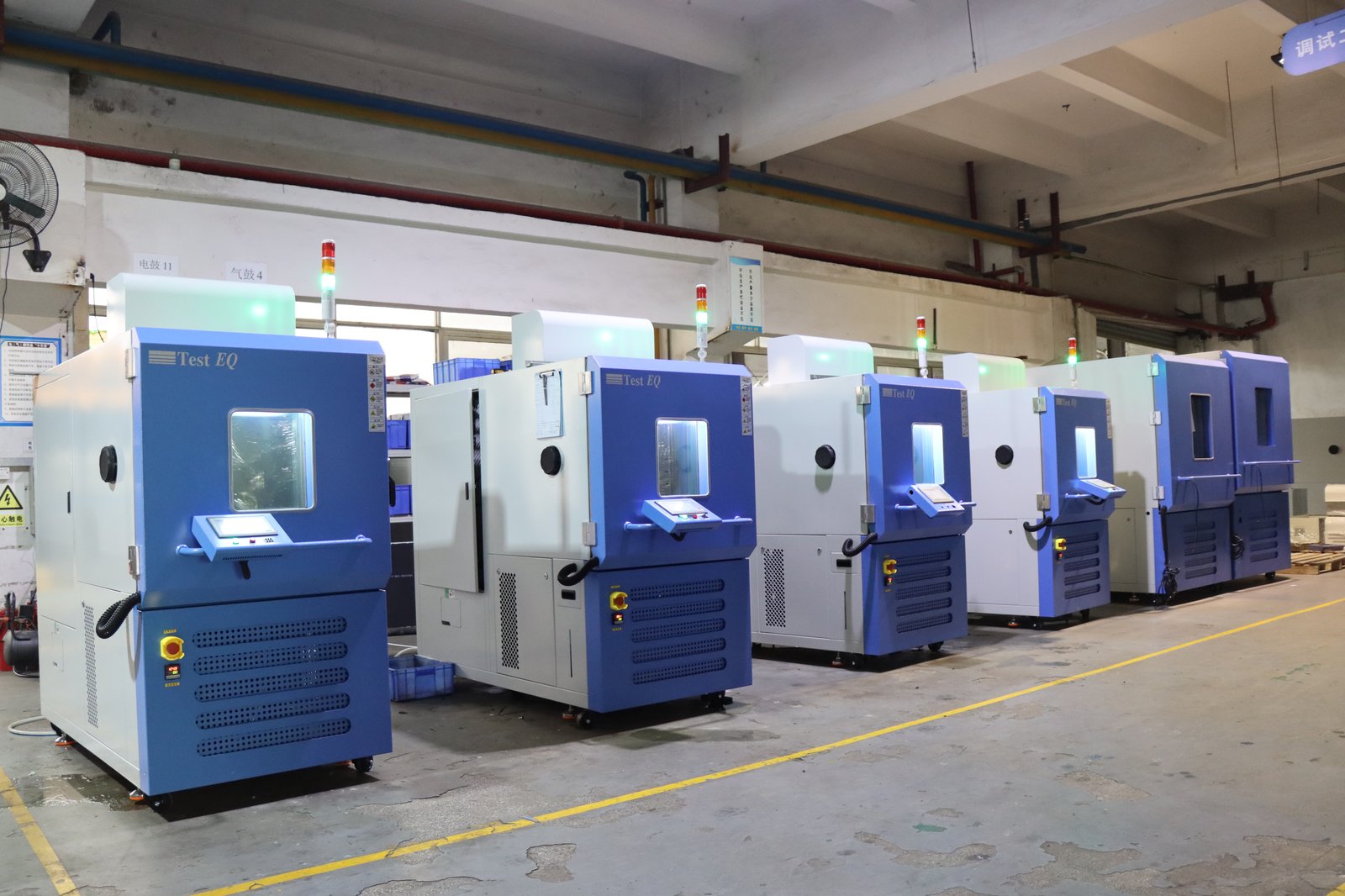

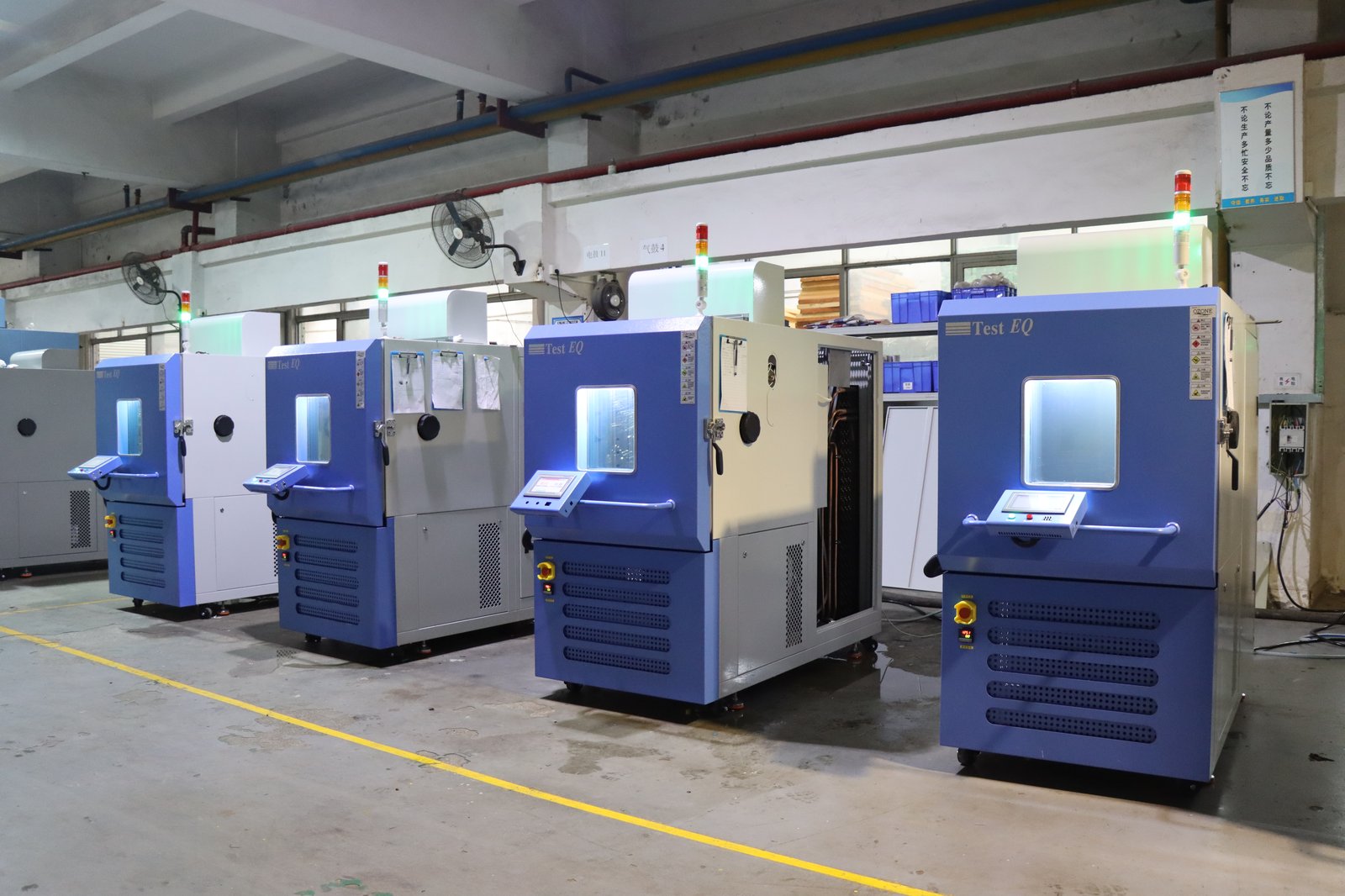

Buồng thử nghiệm nhiệt độ và độ ẩm dòng ETH của TestEQ tái tạo các điều kiện nhiệt độ và độ ẩm được kiểm soát để thử nghiệm độ tin cậy của linh kiện, cụm lắp ráp và vật liệu. Dòng sản phẩm sử dụng máy nén chuyên dụng từ 0,8 đến 8 HP và hệ thống tuần hoàn khí được tối ưu hóa.
Ứng dụng
- Điện tử và cụm PCB: phơi nhiễm ẩm nhiệt, nhiệt độ và độ ẩm
- Chất bán dẫn và linh kiện điện tử
- Linh kiện ô tô và xe điện
- Thiết bị hàng không vũ trụ và quốc phòng
- Pin và điện tử công suất
- Vật liệu, lớp phủ và chất kết dính
Cấu hình buồng

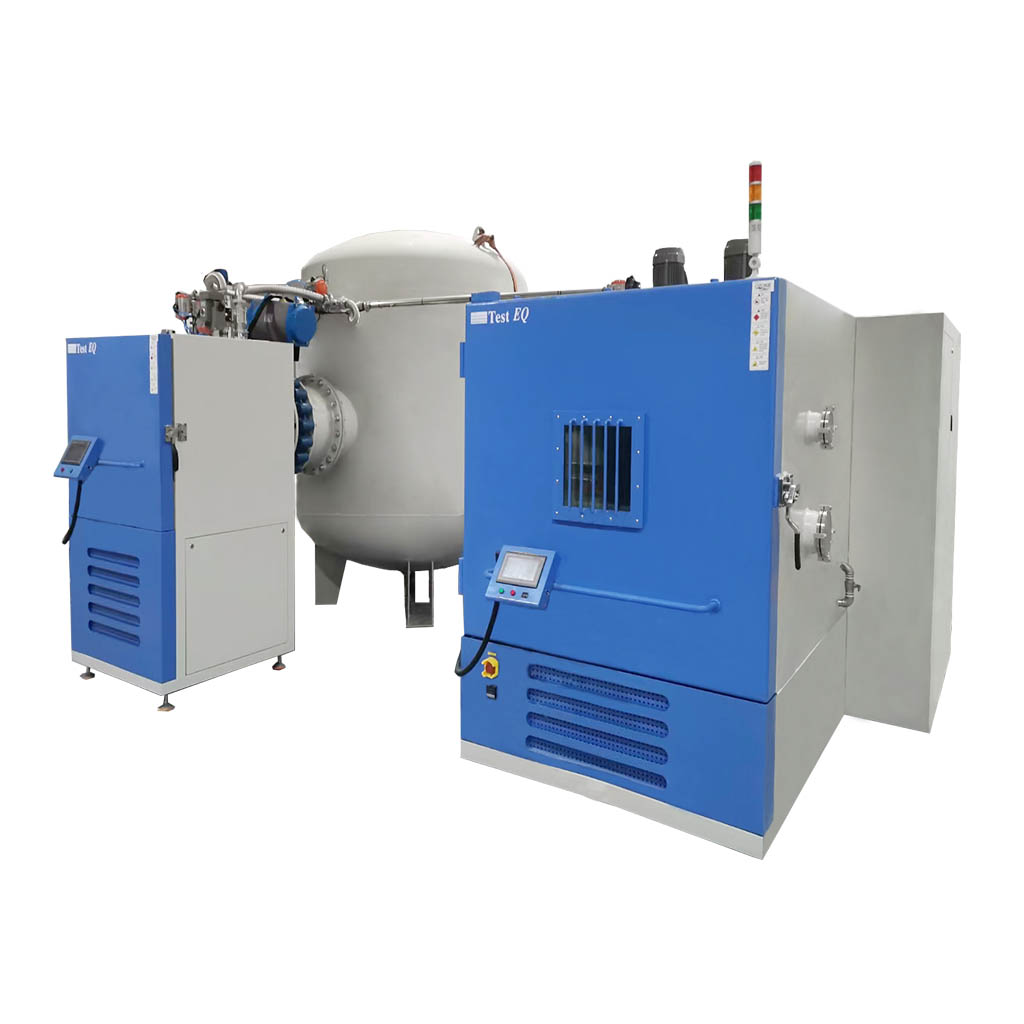

- Model tủ từ 245 L đến 1000 L; hệ thống nhiệt độ-độ ẩm dạng walk-in lớn có thể được tùy chỉnh lên đến 4500 m³.
- Dải nhiệt độ -40 °C đến +180 °C hoặc -70 °C đến +180 °C, tùy theo model.
- Dải độ ẩm 10 % đến 98 % RH (tùy chọn 5 % đến 98 % RH), với nguồn cấp nước bằng bơm.
- Kiểm soát nhiệt độ không đổi ≤ ±0,3 °C để thử nghiệm độ ổn định.
- Dải nhiệt độ điểm sương 7 °C đến 87 °C; điều kiện điểm sương mở rộng -10 °C.
- Máy nén chuyên dụng từ 0,8 đến 8 HP mang lại tốc độ thay đổi nhiệt độ sản phẩm nhanh; chuyển đổi nhanh hơn rút ngắn chu kỳ thử nghiệm.
- Tuần hoàn khí được tối ưu hóa cải thiện gradient nhiệt độ, độ chính xác kiểm soát và độ tin cậy.
- Bộ điều khiển màn hình cảm ứng màu 7" với chế độ chương trình (20 chương trình, tối đa 50 bước mỗi chương trình, tối đa 20 vòng lặp) và chế độ giá trị cố định; truyền thông cục bộ và từ xa RS-485, kết nối tối đa 16 buồng với tổng chiều dài cáp tối đa 800 m.
- Bảo vệ quá nhiệt, bảo vệ mất điện, giới hạn nhiệt độ trên/dưới, khởi động/dừng theo thời gian và tự chẩn đoán.
- Độ ồn ≤ 68 dB.
Thông số kỹ thuật (dòng ETH)
| Thông số | ETH225-40 | ETH225-70 | ETH408-40 | ETH408-70 | ETH1000-40 | ETH1000-70 |
|---|---|---|---|---|---|---|
| Dung tích (m³ / L) | 0.245 / 245 | 0.245 / 245 | 0.408 / 408 | 0.408 / 408 | 1,0 / 1000 | 1,0 / 1000 |
| Kích thước trong W×H×D (mm) | 700×700×500 | 700×700×500 | 700×800×730 | 700×800×730 | 1000×1000×1000 | 1000×1000×1000 |
| Kích thước ngoài W×H×D (mm) | 900×1680×1300 | 900×1680×1300 | 900×1780×1500 | 900×1780×1500 | 1200×1980×1700 | 1200×1980×1700 |
| Dải nhiệt độ | -40 đến +180 °C | -70 đến +180 °C | -40 đến +180 °C | -70 đến +180 °C | -40 đến +180 °C | -70 đến +180 °C |
| Dao động nhiệt độ | ≤ ±0,5 °C | ≤ ±0,5 °C | ≤ ±0,5 °C | ≤ ±0,5 °C | ≤ ±0,5 °C | ≤ ±0,5 °C |
| Độ lệch nhiệt độ | ≤ ±2,0 °C | ≤ ±2,0 °C | ≤ ±2,0 °C | ≤ ±2,0 °C | ≤ ±2,0 °C | ≤ ±2,0 °C |
| Độ đồng đều nhiệt độ | ≤ 2,0 °C | ≤ 2,0 °C | ≤ 2,0 °C | ≤ 2,0 °C | ≤ 2,0 °C | ≤ 2,0 °C |
| Làm lạnh +25 → -20 °C (phút) | 30 | 18 | 30 | 18 | 30 | 19 |
| Làm lạnh +25 → -40 °C (phút) | 60 | 35 | 60 | 32 | 60 | 32 |
| Làm lạnh +25 → -70 °C (phút) | — | 80 | — | 80 | — | 80 |
| Gia nhiệt -25 → +150 °C (phút) | 56 | 56 | 56 | 56 | 56 | 56 |
| Gia nhiệt -40 → +85 °C (phút) | 50 | 50 | 50 | 50 | 50 | 50 |
| Gia nhiệt -70 → +85 °C (phút) | — | 60 | — | 60 | — | 60 |
| Dải độ ẩm (%RH) | 10–98 %RH | 10–98 %RH | 10–98 %RH | 10–98 %RH | 10–98 %RH | 10–98 %RH |
| Độ đồng đều độ ẩm | ±1,0 %RH | ±1,0 %RH | ±1,0 %RH | ±1,0 %RH | ±1,0 %RH | ±1,0 %RH |
| Độ lệch độ ẩm tương đối | ≤ +2,0 đến −3 %RH (>75 %RH) / ≤ ±5,0 %RH (≤75 %RH) | như bên trái | như bên trái | như bên trái | như bên trái | như bên trái |
| Dòng điện định mức (A) | 12 | 15 | 14 | 21 | 25 | 38 |
| Công suất định mức (kW) | 6 | 8 | 7 | 10 | 12 | 18 |
| Nguồn điện | AC380V, 3 pha 5 dây, 50/60 Hz |
Thời gian làm lạnh/gia nhiệt áp dụng cho buồng trống. Chỉ báo độ ẩm áp dụng cho buồng có cấu hình độ ẩm; 5 % đến 98 % RH là điều kiện tùy chọn. Các tùy chọn độ ẩm cao bao gồm 85 °C / 85 %RH trong ít nhất 1000 giờ, 40 °C / 75 %RH, 55 °C / 10 %RH và 65 °C / 95 %RH. Hiệu suất được đo ở 50 Hz và điều kiện phòng thí nghiệm 23,9 °C. Các buồng này không dành cho vật phẩm thử nghiệm dễ cháy, nổ hoặc ăn mòn, hoặc mẫu sinh học.
Tiêu chuẩn
Buồng có thể được cấu hình cho các chương trình thử nghiệm dựa trên yêu cầu IEC 60068, JEDEC JESD22, MIL-STD-810 và ISO 16750.
Đối với buồng được cấu hình theo dải nhiệt độ, điều kiện độ ẩm hoặc tiêu chuẩn thử nghiệm cụ thể, liên hệ với chúng tôi với kích thước mẫu và hồ sơ yêu cầu. Liên quan: Buồng thử nghiệm sốc nhiệt , Buồng thay đổi nhiệt độ nhanh .
