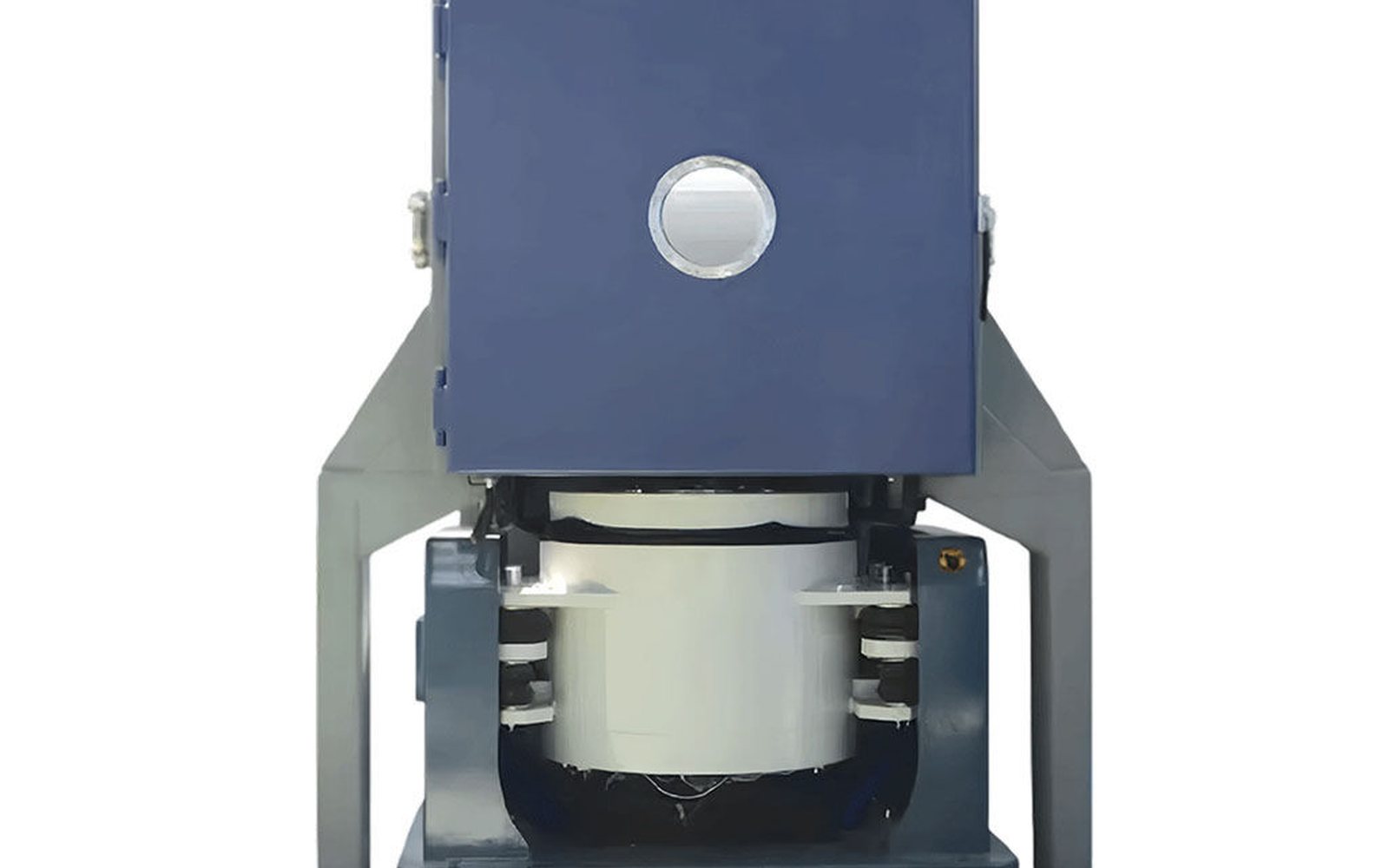

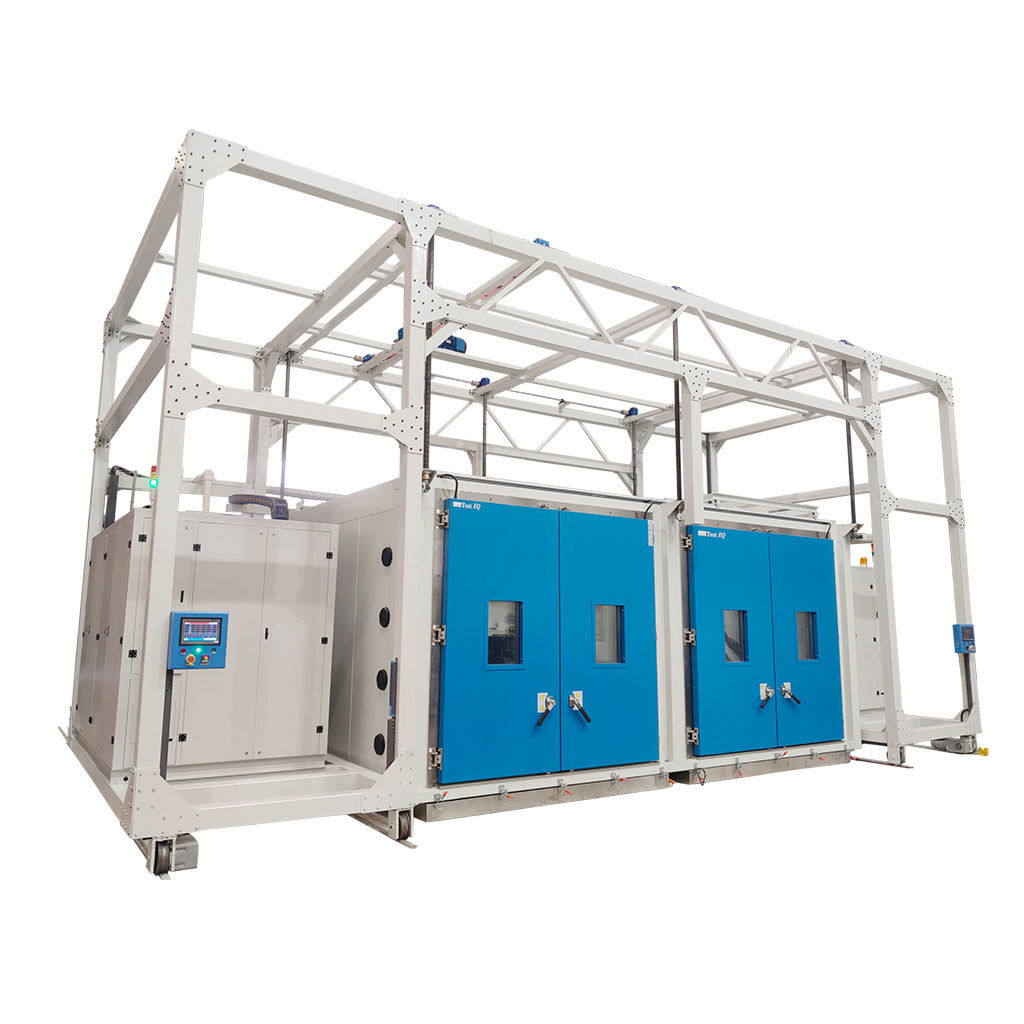

Buồng thử nghiệm nhiệt độ độ ẩm rung TestEQ là hệ thống độ tin cậy môi trường kết hợp, áp dụng nhiệt độ, độ ẩm và rung cơ học được kiểm soát lên sản phẩm trong một môi trường thử nghiệm phối hợp. Cấu hình này gắn với thử nghiệm môi trường AGREE, trong đó các điều kiện khí hậu và rung cơ học được đánh giá cùng nhau thay vì như các yếu tố riêng lẻ.
Ứng dụng
- Thiết bị hàng không vũ trụ và quốc phòng
- Linh kiện ô tô và xe điện
- Thiết bị điện tử và truyền thông
- Sản phẩm yêu cầu chứng nhận môi trường đa ứng suất
Cấu hình và tính năng
- Dải nhiệt độ -70 °C đến +180 °C (tùy chọn 200 °C).
- Dải độ ẩm 10 % đến 98 % RH.
- Nhiệt độ và độ ẩm được kiểm soát bên trong buồng trong khi hệ thống rung tạo kích thích động theo yêu cầu.
- Cấu hình AGREE ba trục (3-Axis).
- Thử nghiệm kết hợp nhiệt độ, độ ẩm và rung với một profile phối hợp duy nhất.
- Khi có độ ẩm trong lúc áp dụng rung, chuyển động cơ học có thể tương tác với các cơ chế suy giảm liên quan đến hơi ẩm; profile được xác định tương ứng.
- Điều khiển PID với profile lập trình được và giao tiếp RS-485.
- Thông số kỹ thuật thực tế phụ thuộc vào kích thước buồng, lựa chọn máy rung, đặc tính mẫu thử và yêu cầu môi trường.
Thông số kỹ thuật
Dải model (dòng EVTH)
| Dung tích | Biến thể model | Kích thước trong W×H×D | Kích thước ngoài W×H×D | Bàn máy rung |
|---|---|---|---|---|
| 0.408 m³ | EVTH408-40W5 / -55W5, EVTH408-40W10 / -55W10, EVTH408-40W15 / -55W15 | 700×800×730 mm | 900×1790×2640 mm; 900×1900×2813 mm; 900×1900×2813 mm; 1000×2150×2640 mm; 1000×1900×2890 mm; 900×1900×2890 mm | 600×600 mm |
| 0.602 m³ | EVTH600-40W5 / -55W5, EVTH600-40W10 / -55W10, EVTH600-40W15 / -55W15 | 800×940×800 mm | 900×1900×2813 mm; 1000×2150×2640 mm; 1000×1900×2890 mm; 900×1900×2890 mm | 800×800 mm |
| 1,0 m³ | EVTH1000-40W5 / -55W5, EVTH1000-40W10 / -55W10, EVTH1000-40W15 / -55W15 | 1000×1000×1000 mm | 1200×1900×3200 mm; 1200×1900×3470 mm; 1200×1900×3470 mm | 800×800 mm |
| 2,4 m³ | EVTH2350-40W5 / -55W5, EVTH2350-40W10 / -55W10, EVTH2350-40W15 / -55W15 | 1400×1200×1400 mm | 1600×2100×3720 mm; 1600×2100×3950 mm; 1600×2100×3950 mm | 1000×1000 mm |
Tốc độ thay đổi nhiệt độ theo biến thể
| Biến thể | Tăng nhiệt độ | Tốc độ giảm |
|---|---|---|
| W5 | Trung bình 7 °C/min | Trung bình 6 °C/min |
| W10 | Trung bình 15 °C/min | Trung bình 11 °C/min |
| W15 | Trung bình 15 °C/min | Trung bình 15 °C/min |
Công suất đầu ra định mức theo model
| Dung tích | W5 (40W / 55W) | W10 (40W / 55W) | W15 (40W / 55W) |
|---|---|---|---|
| 0.408 m³ | 12 kW / 14 kW | 18 kW / 22 kW | 22 kW / 28 kW |
| 0.602 m³ | 16 kW / 20 kW | 24 kW / 30 kW | 34 kW / 38 kW |
| 1,0 m³ | 20 kW / 24 kW | 26 kW / 32 kW | 45 kW / 48 kW |
| 2,4 m³ | 35 kW / 44 kW | 54 kW / 65 kW | 65 kW / 85 kW |
Thông số chung
| Thông số | Giá trị |
|---|---|
| Dải nhiệt độ | -70 °C đến +180 °C (tùy chọn 200 °C) |
| Độ dao động nhiệt độ | ≤ ±0,5 °C |
| Độ lệch nhiệt độ | ≤ ±2,0 °C |
| Độ đồng đều nhiệt độ | ≤ 2,0 °C |
| Dải độ ẩm | 10 % đến 98 % RH |
| Độ đồng đều độ ẩm | ±1,0 % RH |
| Độ lệch độ ẩm tương đối | ≤ +2,0 % đến -3 % RH (độ ẩm > 75 % RH); ≤ ±5,0 % RH (độ ẩm ≤ 75 % RH) |
| Kích thước cửa sổ quan sát | W330 × H360 mm (0.408 / 0.602 m³); W380 × H520 mm (1,0 / 2,4 m³) |
| Hệ thống làm mát | Làm mát bằng gió hoặc bằng nước / máy nén một cấp (-40 °C); máy nén hai cấp (-70 °C) |
| Kiểu kết cấu | L - thang nâng, G - thang nâng kiểu cổng, F - kiểu giá cố định |
| Phụ kiện tùy chọn | Cửa trong có lỗ thao tác, máy ghi, máy lọc nước, máy hút ẩm |
| Nguồn điện | AC 380 V, 3 pha, 5 dây, 50/60 Hz |
Ký hiệu model bao gồm dòng EVT. Các ví dụ về hiệu suất được quy định theo IEC 60068-3-5.
Cấu hình bốn yếu tố bổ sung mô phỏng độ cao (áp suất thấp) vào nhiệt độ, độ ẩm và rung có sẵn dưới dạng hệ thống riêng; xem Buồng thử nghiệm độ cao (áp suất thấp) cho biến thể áp suất cao hơn.
Tiêu chuẩn
Buồng thử nghiệm có thể được cấu hình cho các chương trình thử nghiệm dựa trên tiêu chuẩn GJB, MIL, IEC và DIN.
Để xác định tổ hợp buồng, máy rung và giá cố định cho chương trình kiểu AGREE, hãy liên hệ với chúng tôi với yêu cầu chứng nhận, mẫu thử và profile rung. Liên quan: Buồng thử nghiệm thay đổi nhiệt độ nhanh , Buồng thử nghiệm HALT / HASS .
