Buồng thử nghiệm sốc nhiệt dòng ETS của TestEQ đưa mẫu thử qua các chuyển đổi đột ngột giữa vùng nóng và vùng lạnh để đánh giá khả năng chịu sốc nhiệt. Bố trí hai vùng hoặc ba vùng được lựa chọn tùy theo mẫu thử có thể di chuyển trong quá trình thử nghiệm hay không.
Ứng dụng
- Chất bán dẫn, IC và linh kiện điện tử
- Cụm PCB và mối hàn
- Điện tử ô tô và linh kiện nguồn xe điện
- Thiết bị hàng không vũ trụ, quốc phòng và thông tin liên lạc
- Vật liệu mới, thủy tinh, gốm sứ và vật liệu composite
- Pin và mô-đun nguồn
Thiết kế hai vùng và ba vùng
- Hệ thống hai vùng: giỏ đựng mẫu di chuyển theo phương thẳng đứng hoặc phương ngang giữa vùng được gia nhiệt trước và vùng được làm lạnh trước. Thời gian chuyển giỏ ≤ 10 giây, và thời gian hồi phục nhiệt độ đạt yêu cầu kỹ thuật thường trong ≤ 5 phút.
- Hệ thống ba vùng: vùng nóng, vùng lạnh và vùng nhiệt độ môi trường tách biệt nhau; mẫu thử có thể được giữ cố định trong khi không khí được chuyển đổi giữa các vùng. Thời gian chuyển đổi ≤ 3–10 giây và loại bỏ ứng suất cơ học do giỏ di chuyển.
- Bố trí ba vùng phù hợp với các cụm điện tử chính xác, linh kiện bán dẫn và linh kiện hàng không vũ trụ, nơi yêu cầu độ lặp lại và tính nhất quán dữ liệu cao.
Cấu hình và tính năng
- Dải nhiệt độ -70 °C đến +200 °C.
- Dải gia nhiệt trước +60 °C đến +200 °C; tốc độ gia nhiệt +60 °C đến +200 °C ≤ 20 phút.
- Tốc độ làm lạnh từ +20 °C đến -70 °C ≤ 30 phút.
- Chuyển đổi nhiệt độ nhanh và hồi phục được kiểm soát hỗ trợ chu trình sốc nhiệt lặp lại (>2000 chu trình thử nghiệm liên tục trên các cấu hình được hỗ trợ).
- Điều khiển PID với lập trình màn hình cảm ứng và truyền thông RS-485.
- Tùy chọn bao gồm số vị trí giỏ, tải trọng và đồ gá thử nghiệm, được lựa chọn dựa trên mẫu thử và biên dạng tải.
Thông số kỹ thuật
Dải model
Buồng hai vùng giỏ thẳng đứng (ETS12 / ETS15)
| Thông số | ETS12-20A-L | ETS15-4,5A-L |
|---|---|---|
| Dung tích | 2,1 L | 4,5 L |
| Kích thước trong D×C×S | 120×150×120 mm | 150×150×200 mm |
| Kích thước ngoài D×C×S | 1140×1785×1240 mm | 1200×1785×1320 mm |
| Tải trọng giỏ (tải đều) | 1,0 kg | 2,0 kg |
| Kích thước trong vùng nóng / lạnh | 260×350×440 mm (40 L) | 290×350×520 mm (52 L) |
| Nhiệt độ cao | +150 °C (tùy chọn 200 °C) | +150 °C (tùy chọn 200 °C) |
| Nhiệt độ thấp | -65 °C | -65 °C |
Buồng hai vùng giỏ thẳng đứng (ETS23 / ETS60 / ETS125)
| Thông số | ETS23 | ETS60 | ETS125 |
|---|---|---|---|
| Dung tích | 0.023 m³ | 0.06 m³ | 0.125 m³ |
| Kích thước trong D×C×S | 270×310×270 mm | 380×370×430 mm | 470×410×650 mm |
| Kích thước ngoài D×C×S | 700×1534×1800 mm | 875×1895×1970 mm | 970×1895×2350 mm |
| Model (-40W-D) | ETS23-40W-D | ETS60-40W-D | ETS125-40W-D |
| Model (-55W-D) | — | ETS60-55W-D | ETS125-55W-D |
| Model (-65W-D) | ETS23-65W-D | ETS60-65W-D | ETS125-65W-D |
| Công suất định mức (-40W) | 13 kW | 16 kW | 20 kW |
| Công suất định mức (-55W) | — | 18 kW | 22 kW |
| Công suất định mức (-65W) | 14 kW | 22 kW | 24 kW |
| Khối lượng xấp xỉ | 520 kg | 960 kg | 1300 kg |

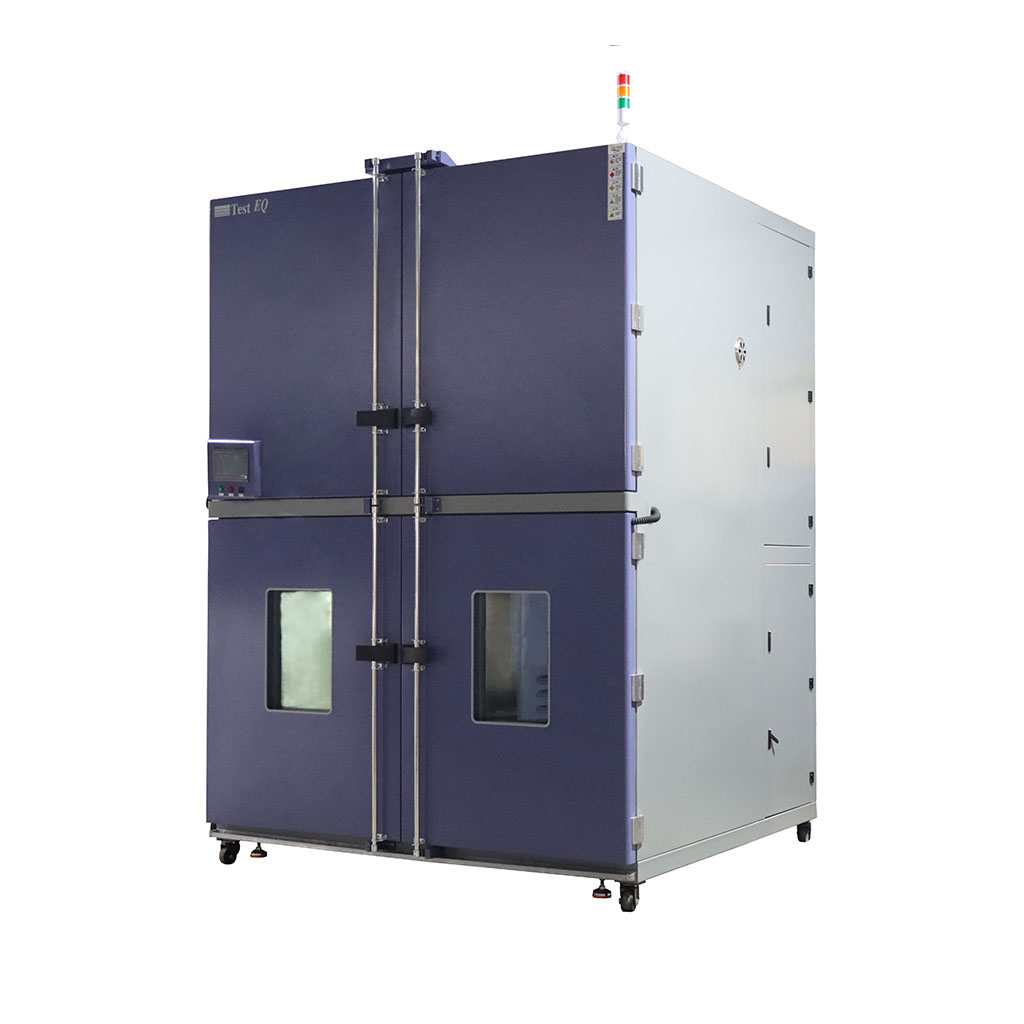

Buồng ba vùng (ETS70 / ETS110 / ETS200 / ETS300)
| Thông số | ETS70 | ETS110 | ETS200 | ETS300 |
|---|---|---|---|---|
| Dung tích | 0.07 m³ | 0.11 m³ | 0,2 m³ | 0,3 m³ |
| Kích thước trong D×C×S | 410×460×370 mm | 650×460×370 mm | 650×460×670 mm | 970×460×670 mm |
| Kích thước ngoài D×C×S | 1470×1860×1570 mm | 1710×1860×1570 mm | 1710×1860×1870 mm | 2030×1860×1870 mm |
| Model (-40W) | ETS70-40W | ETS110-40W | ETS200-40W | ETS300-40W |
| Model (-55W) | — | — | ETS200-55W | ETS300-55W |
| Model (-65W) | ETS70-65W | ETS110-65W | — | ETS300-65W |
| Công suất định mức (-40W) | 26 kW | 29 kW | 37 kW | 37 kW |
| Công suất định mức (-55W) | — | — | 38 kW | 38 kW |
| Công suất định mức (-65W) | 38 kW | 42 kW | — | 58 kW |
| Khối lượng xấp xỉ | 1050 kg | 1150 kg | 1400 kg | 1470 kg |

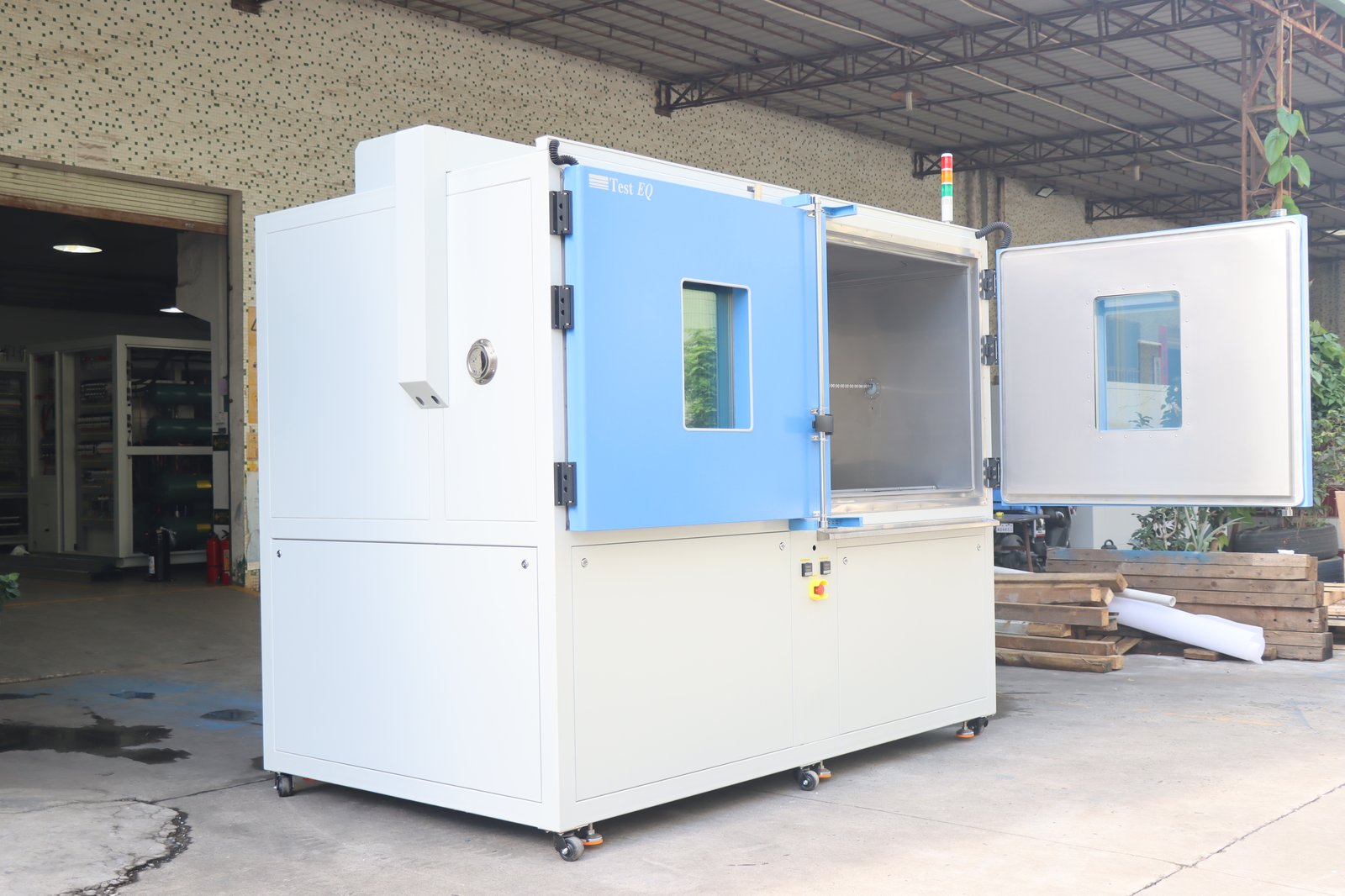

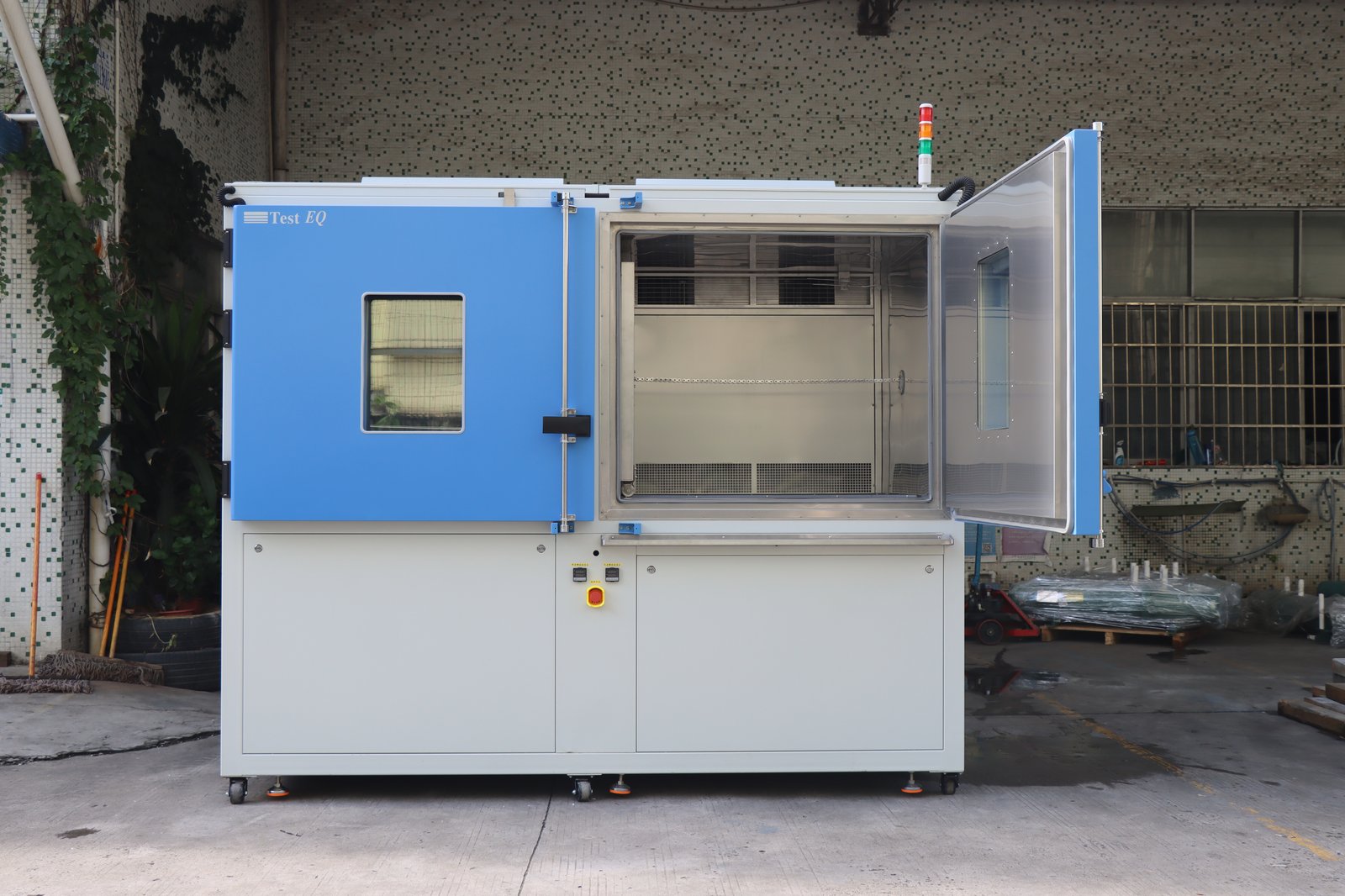

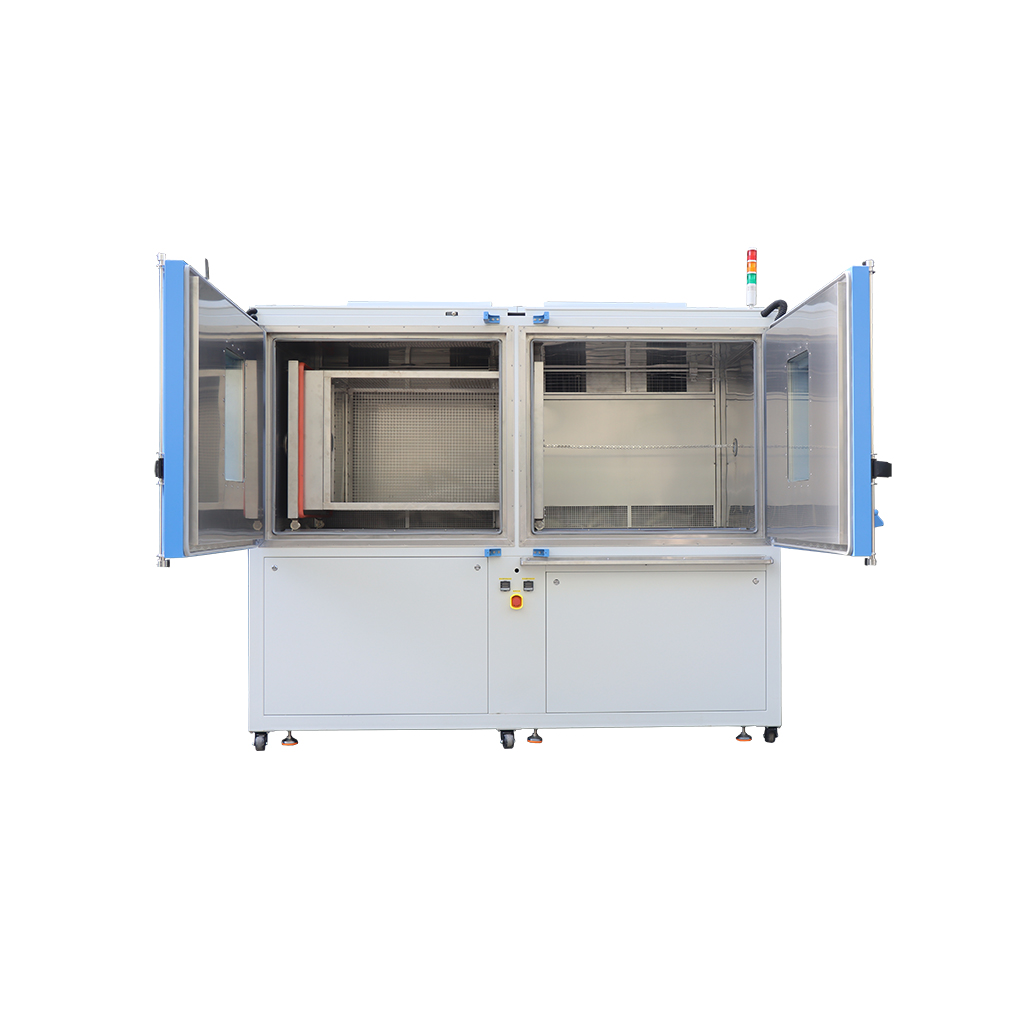

Buồng hai vùng giỏ nằm ngang (ETS300 / ETS500 / ETS1000)
| Thông số | ETS300 | ETS500 | ETS1000 |
|---|---|---|---|
| Dung tích | 0.30 m³ | 0.50 m³ | 1.00 m³ |
| Kích thước trong D×C×S | 800×620×600 mm | 1000×800×620 mm | 1200×1000×800 mm |
| Kích thước ngoài D×C×S | 2150×1980×1700 mm | 2550×2140×1980 mm | 2950×2400×2250 mm |
| Model (-40W-D) | ETS300-40W-D | ETS500-40W-D | ETS1000-40W-D |
| Model (-55W-D) | — | ETS500-55W-D | ETS1000-55W-D |
| Model (-65W-D) | ETS300-65W-D | — | — |
| Công suất định mức (-40W) | 35 kW | 50 kW | 80 kW |
| Công suất định mức (-55W) | — | 55 kW | 85 kW |
| Công suất định mức (-65W) | 48 kW | — | — |
| Khối lượng xấp xỉ | 1650 kg | 2250 kg | 3250 kg |
Thông số kỹ thuật chung
| Thông số | Giá trị |
|---|---|
| Dải nhiệt độ vùng thử nghiệm | -40W(-D): +60 °C đến +150 °C / 0 °C đến -40 °C; -55W(-D): +60 °C đến +150 °C / 0 °C đến -55 °C; -65W(-D): +60 °C đến +150 °C / 0 °C đến -65 °C; tùy chọn -70W(-D): +60 °C đến +200 °C / 0 °C đến -70 °C |
| Thời gian chuyển (giỏ hai vùng) | ≤ 10 giây |
| Thời gian chuyển đổi (ba vùng) | ≤ 3–10 giây |
| Độ ổn định nhiệt độ | ±0,5 °C |
| Dải gia nhiệt trước | +60 °C đến +200 °C; tốc độ gia nhiệt +60 °C đến +200 °C ≤ 20 phút |
| Dải làm lạnh trước | -75 °C đến 0 °C; tốc độ làm lạnh +20 °C đến -70 °C ≤ 30 phút (≤ 70 phút đối với cấu hình ba vùng) |
| Khoang tích nhiệt | RT đến 200 °C / khoảng 15 phút (hai vùng); RT đến 200 °C / khoảng 30 phút (ba vùng) |
| Khoang tích lạnh | RT đến -70 °C / khoảng 15 phút (hai vùng); RT đến -70 °C / khoảng 45 phút (ba vùng) |
| Thời gian hồi phục / chuyển đổi | ≤ 0,5 đến 3 phút / ≤ 3 giây (hai vùng); ≤ 5 phút / ≤ 5 giây (ba vùng) |
| Độ chính xác điều khiển / độ chính xác phân bố | ±0,5 °C / ±2 °C |
| Dao động nhiệt độ / độ lệch / độ đồng đều (ba vùng) | ≤ ±0,5 °C / ≤ ±2,0 °C / ≤ 2,0 °C |
| Hệ thống làm lạnh | Máy nén hai cấp bán kín (loại làm mát bằng nước); máy nén hai cấp kín (loại làm mát bằng không khí) |
| Hệ thống điều khiển | PLC + màn hình cảm ứng |
| Tuổi thọ chu trình | > 2000 chu trình thử nghiệm liên tục |
| Nguồn điện | AC 380 V, 3 pha, 5 dây, 50/60 Hz |
| Tùy chọn | Làm lạnh bằng LN₂ đến -196 °C, cửa sổ quan sát, buồng tùy chỉnh thể tích lớn (lên đến 12,000 L, ba vùng), giám sát từ xa (Modbus / IoT), chế độ thử nghiệm bán dẫn (JEDEC) |
Ký hiệu model bao gồm dòng ETS (ví dụ ETS23-40W-D, ETS125-65W-D, ETS300-40W-D, ETS500-55W-D); thông số kỹ thuật cuối cùng phụ thuộc vào model buồng, yêu cầu chuyển đổi và tải thử nghiệm.
Tiêu chuẩn
Buồng có thể được cấu hình cho các chương trình thử nghiệm dựa trên MIL-STD-810H Method 503,7, IEC 60068-2-14, JESD22-A104, MIL-STD-883, GJB150,5A-2009, GJB360B-2009, GB/T 2424.13-2002 thử nghiệm sốc nhiệt, GB 2423.1-2008 / IEC 6008-2-1-2007 phương pháp thử nghiệm nhiệt độ thấp, GB 2423.2-2008 phương pháp thử nghiệm nhiệt độ cao, GB/T 10589-2008 (điều kiện kỹ thuật đối với buồng thử nghiệm nhiệt độ thấp), GB/T 11158-2008 (điều kiện kỹ thuật và thông số kỹ thuật đối với buồng thử nghiệm nhiệt độ cao), và ISO 16750.
Để lựa chọn cấu hình hai vùng hoặc ba vùng, liên hệ với chúng tôi và cung cấp mẫu thử, dải nhiệt độ yêu cầu và yêu cầu chuyển đổi. Liên quan: Buồng thử nghiệm thay đổi nhiệt độ nhanh , Buồng thử nghiệm nhiệt độ cao và thấp (độ ẩm) .
