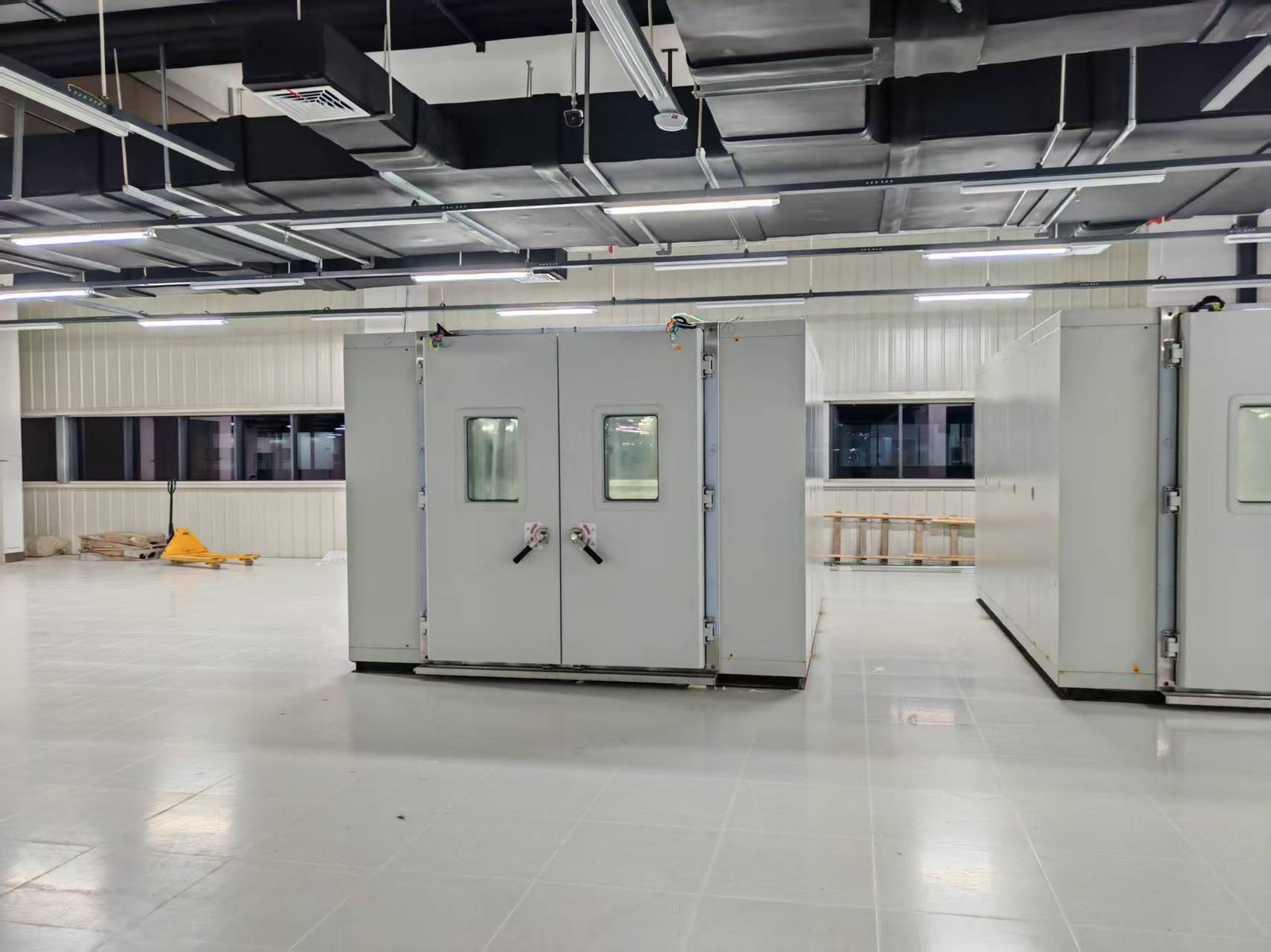

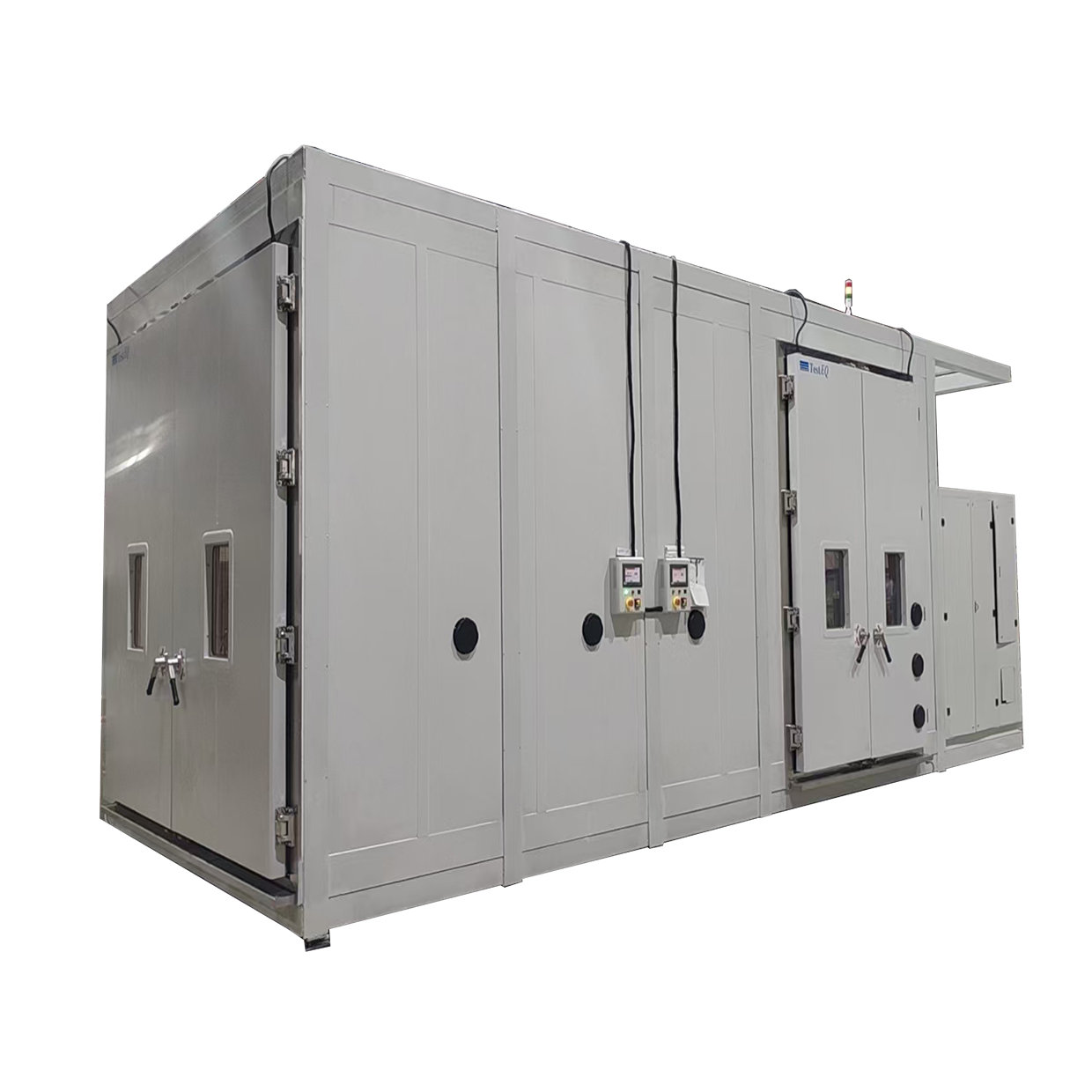

Buồng thử nghiệm môi trường walk-in dòng EWTH của TestEQ cung cấp thể tích thử nghiệm lớn cho các sản phẩm cồng kềnh hoặc nặng và các mẫu thử cấp hệ thống. TestEQ chế tạo phòng walk-in theo kết cấu tấm mô-đun và kết cấu hàn hoàn toàn: vì cách nhiệt bằng tấm polyurethane chỉ giới hạn ở mức tối đa 85 °C, nên kết cấu hàn hoàn toàn được sử dụng khi yêu cầu dải nhiệt độ cao hơn, tốc độ thay đổi nhiệt độ nhanh hơn hoặc điều kiện nhiệt độ cao độ ẩm cao.
Ứng dụng
- Thiết bị viễn thông, quốc phòng và hàng không vũ trụ
- Ngành dược phẩm, ô tô và điện tử
- Bộ pin xe điện và hệ thống lưu trữ năng lượng
- Các cụm lắp ráp lớn và sản phẩm cấp hệ thống
- Các sản phẩm phải được điều khiển hoặc vận hành trong khi thử nghiệm
Cấu hình và tính năng
- Thể tích loại A từ 7,8 m³ đến 44,1 m³; thể tích loại B từ 6,8 m³ đến 38,6 m³.
- Cấp nhiệt độ thấp A đến F: A = +25 °C, B = 0 °C, C = -20 °C, D = -40 °C, E = -60 °C, F = -70 °C. Nhiệt độ cao 85 °C (tùy chọn 350 °C).
- Dải độ ẩm 20 % đến 98 % RH (5 % đến 98 % RH là điều kiện tùy chọn đặc biệt cần máy hút ẩm).
- Độ đồng đều nhiệt độ ≤ ±2,0 °C; độ dao động nhiệt độ ≤ ±0,3 °C.
- Độ dao động độ ẩm ±3 %RH; độ lệch độ ẩm ≤ ±3 %RH (>75 %RH) và ≤ +5 %RH (≤75 %RH) ở trạng thái không tải, ổn định.
- Kết cấu mô-đun cho kích thước phòng tùy chỉnh; kích thước trong và ngoài được tùy chỉnh.
- Buồng tích hợp hệ thống lạnh, gia nhiệt, tạo ẩm, tuần hoàn không khí và điều khiển PLC / AI.
- Phòng có thể được thiết kế theo yêu cầu riêng của khách hàng, bao gồm cửa kín khí, khóa an toàn, cửa sổ quan sát, đèn chiếu sáng bên trong, cửa ra vào, lối vào cho nhân viên và xử lý tải.
- Nguồn điện AC380V, 3 pha 5 dây, 50/60 Hz.
- Các hệ thống nhiệt độ-độ ẩm walk-in lớn có thể được tùy chỉnh lên đến 4500 m³.
Thông số kỹ thuật
Dải model
| Model (cấp nhiệt độ thấp) | Thể tích loại A (m³) | Thể tích loại B (m³) |
|---|---|---|
| EWTH7,8-20W / EWTH7,8-40W / EWTH7,8-65W | 7,8 | 6,8 |
| EWTH11,7-20W / EWTH11,7-40W / EWTH11,7-65W | 11,7 | 10,2 |
| EWTH15,6-20W / EWTH15,6-40W / EWTH15,6-65W | 15,6 | 13,6 |
| EWTH21,6-20W / EWTH21,6-40W / EWTH21,6-65W | 21,6 | 18,9 |
| EWTH29,4-20W / EWTH29,4-40W / EWTH29,4-65W | 29,4 | 25,7 |
| EWTH44,1-20W / EWTH44,1-40W / EWTH44,1-65W | 44,1 | 38,6 |
Thông số chung
| Thông số | Giá trị |
|---|---|
| Dải nhiệt độ | cấp nhiệt độ thấp A–F (-20 / -40 / -65 °C hoặc theo chỉ định); nhiệt độ cao +85 °C (tùy chọn 350 °C) |
| Độ đồng đều nhiệt độ | ≤ ±2,0 °C |
| Độ dao động nhiệt độ | ≤ ±0,3 °C |
| Dải độ ẩm | 20–98 %RH (điều kiện tùy chọn đặc biệt 5–98 %RH, cần máy hút ẩm) |
| Độ dao động độ ẩm | ±3 %RH |
| Độ lệch độ ẩm | ≤ ±3 %RH (>75 %RH); ≤ +5 %RH (≤75 %RH), không tải, trạng thái ổn định |
| Kích thước trong / ngoài | Tùy chỉnh |
| Nguồn điện | AC380V, 3 pha 5 dây, 50/60 Hz |
Thời gian làm lạnh và gia nhiệt theo thể tích (không tải)
| Thời gian (phút) | 7,8 m³ | 11,7 m³ | 15,6 m³ | 21,6 m³ | 29,4 m³ | 44,1 m³ |
|---|---|---|---|---|---|---|
| Làm lạnh 25 → -20 °C | 45 | 60 | 75 | 40 | 50 | 70 |
| Làm lạnh 25 → -40 °C | 60 | 75 | 90 | 105 | 60 | 80 |
| Làm lạnh 25 → -60 °C | 100 | 120 | 140 | 105 | 135 | 160 |
| Gia nhiệt 25 → +85 °C | 45 | 50 | 55 | 50 | 60 | 80 |
Hệ thống walk-in lớn chế tạo theo đơn đặt hàng
TestEQ đã bàn giao một hệ thống môi trường walk-in siêu lớn với tổng thể tích hiệu dụng 1600 m³, được chế tạo từ các tấm mô-đun đa khối với dải nhiệt độ rộng từ -65 °C đến +120 °C và kiểm soát độ ẩm từ 20 % đến 98 % RH (có thể mở rộng). Hệ thống sử dụng PLC với điều khiển cảm ứng công nghiệp, thu thập dữ liệu đa kênh (nhiệt độ/độ ẩm/áp suất), giám sát từ xa và ghi đường cong thử nghiệm tự động.
Tiêu chuẩn
Buồng walk-in được cấu hình theo chương trình thử nghiệm của khách hàng; thiết bị của TestEQ được thiết kế tham chiếu các tiêu chuẩn thử nghiệm GB, GJB, IEC, ASTM và UL, và các chương trình dự án có thể tham chiếu IEC 60068, MIL-STD-810H, ISO 16750 và JESD22.
Để xác định kích thước phòng walk-in và xác nhận loại kết cấu, liên hệ với chúng tôi với kích thước mẫu thử, trọng lượng, yêu cầu tiếp cận và các điều kiện yêu cầu. Liên quan: Buồng thử nghiệm phi tiêu chuẩn tùy chỉnh , Buồng thử nghiệm nhiệt độ cao và thấp (độ ẩm) .
