MIL-STD-883 là tiêu chuẩn quân sự định nghĩa các phương pháp thử nghiệm độ tin cậy cho linh kiện bán dẫn, bao gồm chu trình nhiệt, sàng lọc ứng suất môi trường (ESS), burn-in và thử nghiệm ứng suất cơ học. Tiêu chuẩn này đưa ra các quy trình thống nhất cho mạch tích hợp và vi điện tử phải hoạt động dưới sự biến đổi nhiệt độ, rung và độ ẩm trong môi trường quan trọng.
Tiêu chuẩn bao gồm những gì
MIL-STD-883 cung cấp khung tiêu chuẩn để đánh giá linh kiện vi điện tử dùng trong hàng không vũ trụ, quốc phòng và máy tính tiên tiến. Tiêu chuẩn định nghĩa các quy trình cho:
- Tính toàn vẹn cấu trúc của vỏ IC
- Độ ổn định điện dưới ứng suất
- Độ tin cậy dài hạn dưới điều kiện môi trường cực đoan
Trong sản xuất bán dẫn, tiêu chuẩn này thường được kết hợp với các tiêu chuẩn JEDEC và IEC 60068 để đánh giá trình độ đầy đủ.
Các phương pháp thử nghiệm chính
Chu trình nhiệt – Phương pháp 1010. Sự giãn nở và co lại lặp đi lặp lại của nhiệt độ đánh giá mỏi vật liệu. Điều kiện điển hình là dải nhiệt độ từ −65 °C đến +150 °C, số chu kỳ 100–1000+ chu kỳ, và thời gian giữ nhiệt 10–30 phút. Thử nghiệm phát hiện nứt mối hàn, mỏi liên kết dây và bong tách lớp vỏ.
Sốc nhiệt – Phương pháp 1011. Linh kiện được đưa vào chuyển đổi nhiệt độ cực đoan trong vài giây, tạo ra ứng suất cơ học nhanh, phát hiện khuyết tật tức thời và hệ số tăng tốc cao cho phân tích hư hỏng.
Sàng lọc ứng suất môi trường (ESS). ESS xác định khuyết tật tiềm ẩn trước khi triển khai bằng cách kết hợp chu trình nhiệt nhanh với ứng suất rung tùy chọn và tải điện. Được sử dụng trong điện tử hàng không vũ trụ, sàng lọc sản xuất bán dẫn và xác nhận linh kiện quốc phòng.
Burn-in. Linh kiện được vận hành ở nhiệt độ cao dưới ứng suất điện trong thời gian dài để loại bỏ hư hỏng giai đoạn đầu.
Tổng quan phương pháp
| Phương pháp | Thử nghiệm | Mục đích |
|---|---|---|
| Phương pháp 1000 | Thử nghiệm kín khí | Độ tin cậy niêm phong vỏ |
| Phương pháp 1010 | Chu trình nhiệt độ | Đánh giá mỏi nhiệt |
| Phương pháp 1011 | Sốc nhiệt | Ứng suất chuyển đổi nhiệt độ nhanh |
| Phương pháp 1012 | Đặc tính nhiệt | Đánh giá hiệu suất nhiệt |
| Phương pháp 2007 | Rung | Độ tin cậy cơ học |
| Phương pháp 2002 | Sốc cơ học | Độ bền cấu trúc |
| Phương pháp 1014 | Chống ẩm | Độ bền môi trường |
| Phương pháp 5005 | Thử nghiệm trình độ | Đánh giá trình độ linh kiện |
MIL-STD-883 so với JEDEC
| MIL-STD-883 | JEDEC JESD22 | |
|---|---|---|
| Ứng dụng chính | Bán dẫn quân sự | Bán dẫn thương mại |
| Đối tượng | Quốc phòng / độ tin cậy cao | Đánh giá trình độ điện tử |
| Chu trình nhiệt | Phương pháp 1010 | JESD22-A104 |
| Thử nghiệm độ ẩm | Phương pháp môi trường | HAST / THB |
| Ngành | Hàng không vũ trụ, quốc phòng | Ô tô, tiêu dùng |
Yêu cầu buồng thử
Để đáp ứng MIL-STD-883, buồng thử môi trường phải duy trì các giới hạn sau:
- Dải nhiệt độ – −70 °C đến +180 °C
- Độ ổn định – ±0,5 °C đến ±1 °C
- Độ đồng đều – ≤2 °C
- Tốc độ tăng tuyến tính – 5–25 °C/phút
- Điều khiển – chu trình đa bước lập trình được với phục hồi nhanh
- Độ tin cậy hệ thống – vận hành liên tục, hệ thống máy nén công nghiệp, ghi dữ liệu và truy xuất nguồn gốc thử nghiệm
Tại sao điều này quan trọng
Điện tử hiện đại hoạt động trong hệ thống vệ tinh, điện tử điều khiển máy bay, ADAS và ECU ô tô, IC hiệu suất cao và mô-đun thông tin liên lạc quốc phòng. Một khuyết tật vi mô duy nhất có thể gây hư hỏng cấp hệ thống, đó là lý do MIL-STD-883 vẫn là nền tảng cho đảm bảo độ tin cậy bán dẫn.
Chọn buồng thử nào
- Chu trình nhiệt theo Phương pháp 1010 → buồng chu trình nhiệt độ , hoặc buồng thử nhiệt độ độ ẩm khi cũng cần chống ẩm.

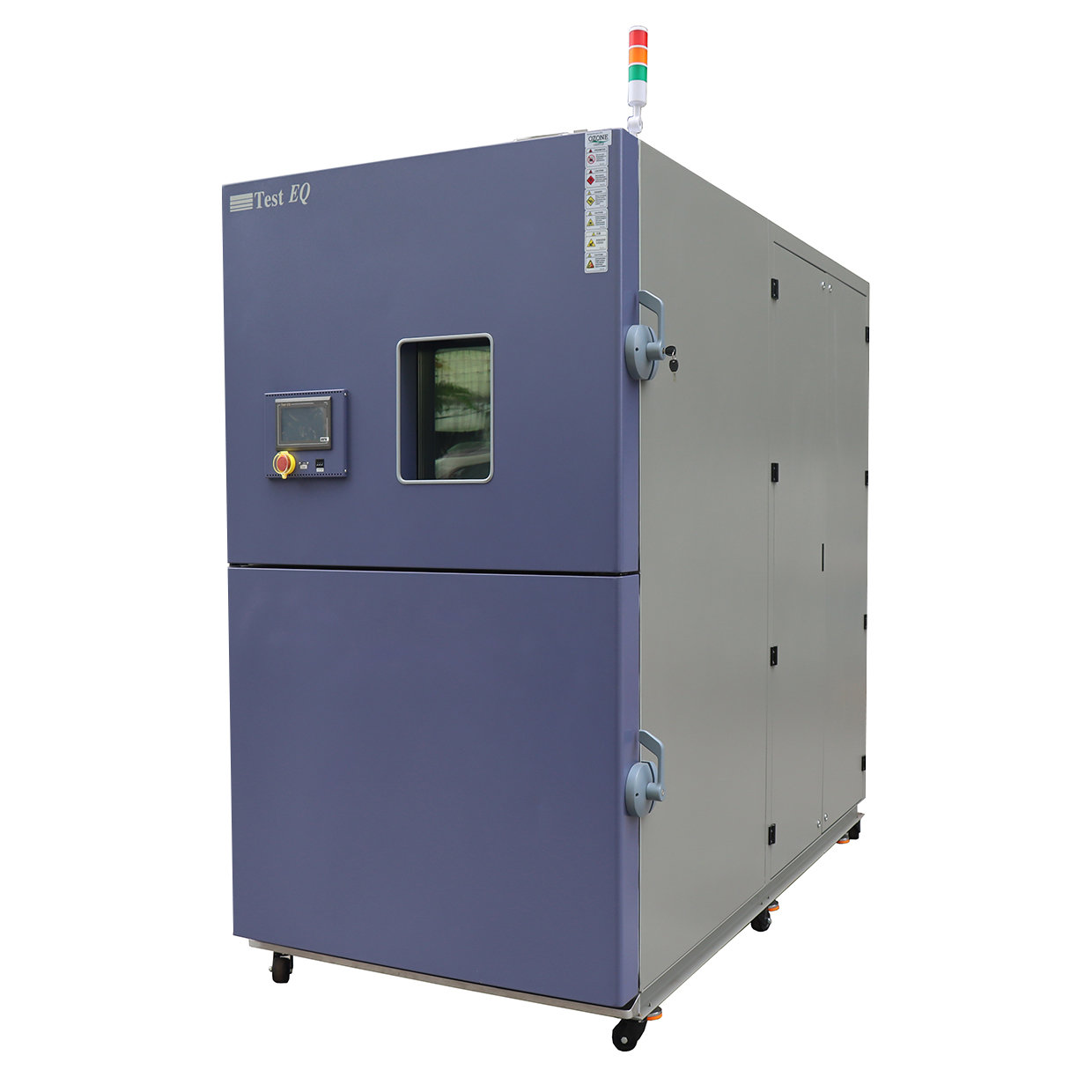

- Sốc nhiệt theo Phương pháp 1011 → buồng sốc nhiệt .
- Sàng lọc ESS và burn-in → buồng thử ESS .
Hãy liên hệ với chúng tôi với số phương pháp áp dụng, điều kiện chu kỳ, tốc độ tăng và kích thước linh kiện.
Câu hỏi thường gặp
Phương pháp 1010 của MIL-STD-883 sử dụng điều kiện nào cho chu trình nhiệt độ?
Điều kiện điển hình là dải nhiệt độ từ −65 °C đến +150 °C, số chu kỳ 100–1000+ chu kỳ và thời gian giữ nhiệt 10–30 phút. Sự giãn nở và co lại lặp đi lặp lại của nhiệt độ đánh giá mỏi vật liệu. Thử nghiệm phát hiện nứt mối hàn, mỏi liên kết dây và bong tách lớp vỏ.
Sự khác biệt giữa Phương pháp 1010 và Phương pháp 1011 là gì?
Phương pháp 1010 là chu trình nhiệt độ, sử dụng sự giãn nở và co lại lặp đi lặp lại để đánh giá mỏi nhiệt. Phương pháp 1011 là sốc nhiệt, trong đó linh kiện được đưa vào chuyển đổi nhiệt độ cực đoan trong vài giây, tạo ra ứng suất cơ học nhanh, phát hiện khuyết tật tức thời và hệ số tăng tốc cao cho phân tích hư hỏng.
Cần những giới hạn buồng thử nào để chạy MIL-STD-883?
Dải nhiệt độ −70 °C đến +180 °C, độ ổn định ±0,5 °C đến ±1 °C, độ đồng đều ≤2 °C và tốc độ tăng tuyến tính 5–25 °C/phút. Hệ thống điều khiển phải là chu trình đa bước lập trình được với phục hồi nhanh, trên hệ thống được chế tạo để vận hành liên tục với hệ thống máy nén công nghiệp, ghi dữ liệu và truy xuất nguồn gốc thử nghiệm.
ESS khác burn-in như thế nào?
ESS xác định khuyết tật tiềm ẩn trước khi triển khai bằng cách kết hợp chu trình nhiệt nhanh với ứng suất rung tùy chọn và tải điện, và được sử dụng trong điện tử hàng không vũ trụ, sàng lọc sản xuất bán dẫn và xác nhận linh kiện quốc phòng. Burn-in thay vào đó vận hành linh kiện ở nhiệt độ cao dưới ứng suất điện trong thời gian dài để loại bỏ hư hỏng giai đoạn đầu.
Phương pháp nào bao gồm kiểm tra kín khí và chống ẩm trong MIL-STD-883?
Phương pháp 1000 là thử nghiệm kín khí cho độ tin cậy niêm phong vỏ, và Phương pháp 1014 là chống ẩm cho độ bền môi trường. Thử nghiệm trình độ là Phương pháp 5005. Các phương pháp liên quan bao gồm Phương pháp 1012 đặc tính nhiệt, Phương pháp 2007 rung và Phương pháp 2002 sốc cơ học.
